Werkstattpressen

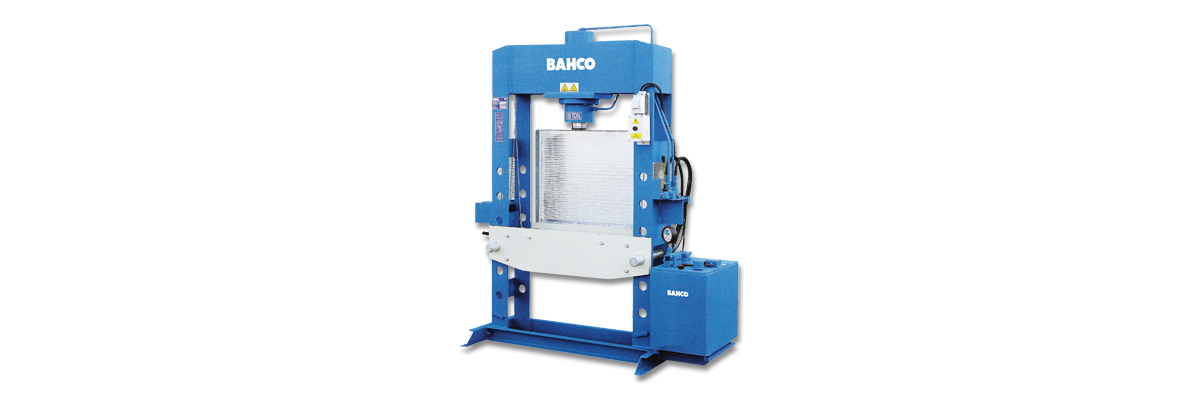

Werkstattpressen 6 Tonnen bis 300 Tonnen
Hydraulische Werkstattpressen für Reparaturwerkstätten, Maschinenbau und vielen anderen Bereichen im Handwerk und Industrie.
Die hydraulischen Werkstattpressen sind für den Dauereinsatz in den Bereichen Maschinenbau, Metallbearbeitung und vielen anderen Bereichen im Handwerk und in der Industrie geeignet. Sie werden zum Richten, Biegen, Einpressen, Trennen, Schneiden und Stanzen eingesetzt. Wahlweise mit lufthydraulischer Pumpe oder mit Elektromotorpumpe -ein- und zweistufig in drei Vorlaufgeschwindigkeiten.
Die Elektromotorpumpen sind stufenlos regelbar und mit Manometer ausgestattet.
Merkmale:
• 33 Standardmodelle
• Kolbenhub von 190 - 520 mm
• geschweißter Rahmen
• Zylinder aus extra hartem Stahl
• Kolben hartverchromt
• CE geprüfte Qualität
Der Einsatzbereich beeinflusst die Ausführung der Presse!
| Einsatzbereich | Geschwindigkeit | Schutzvorrichtung |
| Richten, Lager pressen (Freihandarbeiten) | Langsam Ausführung (iP) (Abb. 1) | Von allen Seiten zugänglich, da ein Schutzgitter nicht erforderlich ist |
| Richten, Lager pressen (sporadischer Einsatz) | Langsam (Abb. 2) | Von allen Seiten zugänglich, da ein Schutzgitter nicht erforderlich ist |
| Richten, Testen (täglicher Einsatz) | Ausführung (W) bis 10 mm/sek. (Abb. 2) | Von allen Seiten zugänglich, da ein Schutzgitter nicht erforderlich ist |
| Im Produktionsprozess (permanenter Einsatz) | Ausführung (R) bis 25 mm/sek. (Abb. 3) | + Mindestens an drei Stellen mit Schutzgittern ausgestattet + 2-Hand Simulationssteuerung |
Der Gesetzgeber schreibt vor, dass Pressen mit einer Vorlaufgeschwindigkeit über 10 mm/sek. mindestens mit Schutzgittern an drei Seiten sowie einer 2-Hand-Steuerung versehen werden müssen.

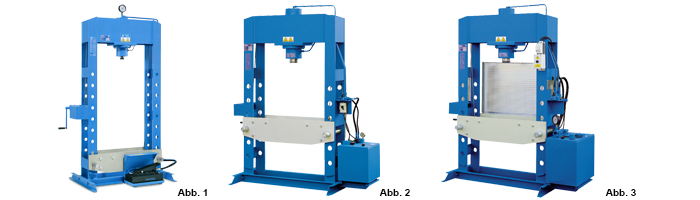

Abbildungen der verschiedenen Pressentypen
Hydraulische Werkstattpresse mit lufthydraulischer Fußpumpe
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 154/iP | 38980021 | 10 | 190 | 1.900 | 500 | 780 | 520 | 980 | 120 | 124 |
| 155/iP | 38980031 | 15 | 190 | 1.890 | 500 | 790 | 510 | 1.020 | 140 | 130 |
| 156/iP | 38980033 | 20 | 200 | 1.920 | 500 | 810 | 510 | 1.020 | 140 | 150 |
| P30/SAiP | 38980035 | 30 | 190 | 2.000 | 600 | 1.270 | 695 | 1.000 | 170 | 280 |
| 157/iP | 38980037 | 40 | 190 | 2.100 | 850 | 1.330 | 770 | 1.135 | 200 | 405 |
| 158/iP | 38980038 | 50 | 190 | 2.110 | 850 | 1.330 | 770 | 1.135 | 210 | 445 |
Standard-Ausstattung:
Lufthydraulische Pumpe zum Freihandarbeiten mit beiden Händen, höhenverstellbarer Tisch, Auflageplatte und Doppelprismenblöcke nur bei 154/iP, 155/iP und 156/iP, Manometer und Seilwinde für Türverstellung nur bei P30/SAiP, 157/iP und 158/iP.
Elektronische Werkstattpresse (langsame Vorlaufgeschwindigkeit) mit Elektromotorpumpe -einstufig-
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 154/ML | 38980050 | 10 | 260 | 1.900 | 500 | 1.100 | 520 | 980 | 120 | 174 |
| 156/ML | 38980060 | 20 | 285 | 1.920 | 500 | 1.100 | 510 | 1.000 | 140 | 190 |
| P30/ML | 38980061 | 30 | 260 | 2.000 | 600 | 1.600 | 695 | 1.000 | 170 | 320 |
| 161 | 38980070 | 40 | 260 | 2.070 | 850 | 1.575 | 770 | 1.135 | 200 | 440 |
| 162 | 38980080 | 50 | 260 | 2.080 | 850 | 1.575 | 770 | 1.135 | 210 | 480 |
| 163 | 38980090 | 70 | 310 | 2.205 | 900 | 1.755 | 880 | 1.120 | 270 | 740 |
| 164 | 38980110 | 100 | 310 | 2.260 | 900 | 1.930 | 1.010 | 1.055 | 285 | 1.000 |
Standard-Ausstattung:
Elektromotorpumpe -einstufig-, höhenverstellbarer Tisch, serienmäßiges Manometer, Hebel-Dreiwegeverteiler für Freihandarbeiten, Seilwinde für Tischverstellung nur bei P30/ML, 161, 162, 163 und 164.

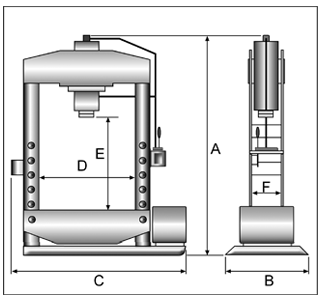

Technische Zeichnung
Elektrohydraulische Werkstattpresse (Vorlaufgeschwindigkeit bis 10 mm/sek.) mit Elektropumpe -zweistufig-
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 156/W | 38980121 | 20 | 285 | 1.920 | 500 | 1.110 | 510 | 1.000 | 140 | 200 |
| P30/W | 38980126 | 30 | 260 | 2.000 | 600 | 1.600 | 695 | 1.000 | 170 | 330 |
| 161/W | 38980131 | 40 | 260 | 2.070 | 850 | 1.650 | 775 | 1.135 | 195 | 470 |
| 162/W | 38980141 | 50 | 260 | 2.080 | 850 | 1.650 | 775 | 1.135 | 205 | 530 |
| 163/W | 38980151 | 70 | 310 | 2.205 | 900 | 1.755 | 880 | 1.120 | 265 | 800 |
| 164/W | 38980161 | 100 | 310 | 2.260 | 900 | 1.930 | 1.010 | 1.055 | 280 | 1.050 |
| 164/WS | 38980162 | 100 | 310 | 2.400 | 1.300 | 2.320 | 1.520 | 1.065 | 360 | 1.500 |
| 204/W | 38980172 | 150 | 400 | 2.520 | 1.300 | 2.470 | 1.520 | 1.018 | 410 | 2.200 |
| 204/WE | 38980173 | 150 | 400 | 2.515 | 1.300 | 1.970 | 1.020 | 1.035 | 410 | 1.870 |
| 205/W | 38980221 | 200 | 520 | 2.995 | 1.310 | 2.600 | 1.520 | 1.020 | 520 | 4.150 |
| 280/W | 38980231 | 300 | 500 | 3.415 | 1.700 | 2.900 | 1.500 | 960 | 640 | 8.200 |
Standard-Ausstattung
Elektromotorpumpe -zweistufig- (nicht für 156/W, P30/W und 161/W), Hebel-Dreiwegeverteiler für Freihandarbeiten, Tischverstellung mit Seilwinde (bei P30/W, 161/W, 162/W, 163/W und 164/W), mit Stange (bei 164/WS, 204/W und 204/WE) oder mit zwei hydraulischen Zylindern (bei 205/W und 280/W), serienmäßiges Manometer.
Elektrohydraulische Werkstattpresse (Vorlaufgeschwindigkeit bis 25 mm/sek.) mit Elektropumpe -zweistufig-
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 154/MR | 38980115 | 10 | 260 | 1.900 | 500 | 1.100 | 520 | 980 | 120 | 194 |
| 156/MR | 38980120 | 20 | 285 | 1.920 | 500 | 1.110 | 510 | 1.000 | 140 | 208 |
| P30/MR | 38980125 | 30 | 260 | 2.000 | 600 | 1.600 | 695 | 1.000 | 170 | 338 |
| 161/R | 38980130 | 40 | 260 | 2.070 | 850 | 1.650 | 775 | 1.135 | 195 | 530 |
| 162/R | 38980140 | 50 | 260 | 2.080 | 850 | 1.650 | 775 | 1.135 | 205 | 560 |
| 163/R | 38980150 | 70 | 310 | 2.205 | 900 | 1.755 | 880 | 1.120 | 265 | 850 |
| 164/R | 38980160 | 100 | 310 | 2.260 | 900 | 1.930 | 1.010 | 1.055 | 280 | 1.100 |
| 164/RS | 38980190 | 100 | 310 | 2.400 | 1.300 | 2.320 | 1.520 | 1.065 | 360 | 1.500 |
| 204/R | 38980171 | 150 | 400 | 2.520 | 1.300 | 2.470 | 1.520 | 1.018 | 410 | 2.200 |
| 204/RE | 38980170 | 150 | 400 | 2.515 | 1.300 | 1.970 | 1.020 | 1.035 | 410 | 1.870 |
| 205/R | 38980225 | 200 | 520 | 2.995 | 1.310 | 2.600 | 1.520 | 1.020 | 520 | 4.150 |
| 280/R | 38980235 | 300 | 500 | 3.415 | 1.700 | 2.900 | 1.500 | 960 | 640 | 8.200 |
Standard-Ausstattung
Elektromotorpumpe -zweistufig-, hinten und seitlich Schutzgitter, Hebeverteiler und Druckkopf auf der Schalttafel, die gleichzeitig zum Betrieb geschaltet sein müssen, Tischverstellung mit Seilwinde (außer mit einer Stange) (bei 164/RS, 204/R und 204/RE), serienmäßiges Manometer.
Technische Zeichnung
Elektrohydraulische Werkstattpresse für Blechbiegearbeiten
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 164/RP | 38980250 | 100 | 310 | 2.260 | 900 | 1.950 | 1.050 | 400 | 280 | 1.700 |
| 164/RPA | 38980251 | 100 | 300 | 2.300 | 900 | 1.950 | 1.050 | 400 | 280 | 1.900 |
| 204/RP | 38980252 | 150 | 400 | 2.850 | 1.200 | 2.450 | 1.500 | 400 | 410 | 3.100 |
| 204/RPA | 38980253 | 150 | 400 | 2.850 | 1.200 | 2.550 | 1.500 | 400 | 410 | 3.100 |
Standard-Ausstattung:
Elektromotorpumpe -zweistufig-, Elektroendschalter, 1 spezielle Matrize für 5 Biegeformenerstellung, Hebel-Dreiwegeverteiler und Druckkopf (bei 164/RP und 204/RP), Zweihand-Schalttafel für automatische Bedienung (bei 164/RPA und 204/RPA), hinten und seitlich Schutzgitter.
Elektrohydraulische Werkstattpresse mit beweglichen Ständer
| Bezeichnung | Bestell-Nr. | Kapazität | Kolbenhub | A | B | C | D | E | F | Gewicht |
| ( t ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( mm ) | ( kg ) | ||
| 162/WM | 38980242 | 50 | 500 | 2.400 | 1.600 | 1.500 | 810 | 800 | 205 | K. A. |
| 164/WM | 38980243 | 100 | 500 | 2.700 | 1.820 | 1.750 | 1.010 | 1.000 | 285 | K. A. |
| 204/WM | 38980244 | 150 | 500 | 2.900 | 2.000 | 1.950 | 1.210 | 1.000 | 360 | K. A. |
Standard-Ausstattung
Elektromotorpumpe -zweistufig-, versetzbarem Zylinder und Ständer, 1 Satz Verlängerungen zur Vergrößerung des Kolbenhubs, 1 Satz Prismenblöcke, Hebel-Dreiwegeverteiler zum Freihand-arbeiten, serienmäßiges Manometer.
Technische Zeichnung
Werkzeugpressen mit Sondermaßen auf Anfrage!
| Extrazubehör | |
| • | V-Blöcke / Prismenblöcke |
| • | Tischplatten mit drei Bohrungen |
| • | T-Nutplatten |
| • | Zentriervorrichtung |
| • | Werkzeugaufnahmen (auch mit Rotationsstopp) |
| • | Hubbegrenzungen |
| • | Pressdornsätze (für Werkstattpressen bis 40t) |
| • | versetzbarer Zylinder |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
