Werkzeugständer
Werkzeugständer - Vielseitige Anwendungsmöglichkeiten und optimale Werkzeugführung

Der Werkzeugständer der Serie WS 95 ermöglicht aufgrund seines Baukastensystems zahlreiche Anwendungsmöglichkeiten. Seine Konstruktion garantiert eine optimale Führung des Werkzeuges beim Bohren, Schrauben oder Gewindeschneiden und für den Anwender ein problemloses Arbeiten.
Merkmale
- 2 Säulenlängen (Sonderlängen auf Anfrage)
- Keine Rückdrehkräfte
- Leichtgängig durch Kugelumlaufbuchsen
- Großer Arbeitsbereich
- Um 360° drehbar
- Verstellbarer Werkzeugarm
- Auszugslänge mittels Stellringe einstellbar
- Werkzeugspannung über Prismenaufnahme
- Schneller Werkzeugwechsel
- Lieferung mit Federzug und Spiralschlauch
- Optionales Zubehör
- Verlängerter Werkzeugarm
- Große Prismenaufnahme (Version „G“)
- Verdrehsicherung
- Zweiter Federzug, bzw. andere
- Gewichtsbereiche

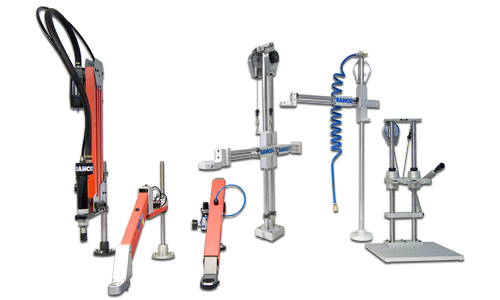

Die verschiedenen Ausführungen unserer Werkzeugständer


Technische Daten
Modell | Arbeitsradius | max. Drehmoment- | Säulenlänge | Spannber. Ø mm | Spannber. Ø mm | Gewicht |
Standard mm | aufnahme Nm | mm ca. | Prisma Standard | Prisma Vers. "G" | kg ca. | |
WS95 | min.240/max.590 | 25 | 1050 | 26-40 | 45-60 | 8,0 |
WS95K | min.240/max.590 | 25 | 720 | 26-40 | 45-60 | 6,5 |
WS95VSZ | min.240/max.590 | 25 | -- | 26-40 | 45-60 | 9,5 |

Technische Zeichnung

Sonderausführung mit automatischem Schub, Type: WS 95 VSZ
• Diese Ausführung führt die Vertikal-Bewegung des Werkzeugarmes, Druckluft unterstützt, auf Knopfdruck aus.
• Mittels eines Vorschubzylinders, welcher über ein Pilotventil im Handgriff betätigt wird, bewegt sich der "Arm"
nach oben oder unten Knopf gedrückt halten:
"Arm" bewegt sich abwärts, Knopf loslassen.
"Arm" bewegt sich aufwärts.
• Bei dieser Version entfällt der Federzug und der Spiralschlauch.

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
