Zubehör Druckluft
Sicherheitskupplungen und Nippel eSafe410

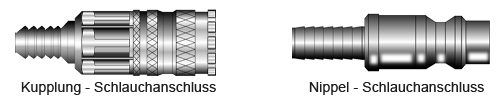

Kupplungen
Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| 10 410 2003 | 8 mm(5/16") | 10 410 5002 | 6,3 mm (¼") | ||
| 10 410 2004 | 10 mm (⅜") | 10 410 5003 | 8,0 mm (5/16") | ||
| 10 410 2005 | 13 mm (½") | 10 410 5004 | 10,0 mm (⅜") | ||
| 10 410 2006 | 16 mm (⅝") | 10 410 5005 | 13,0 mm (½") | ||
| 10 410 2007 | 19 mm (¾") | 10 410 5006 | 16,0 mm (⅝") | ||
| 10 410 5007 | 19,0 mm (¾") |

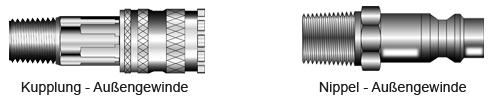

Außengewinde Kupplungen / Nippel
Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| 10 410 2154 | R⅜" | 10 410 5152 | R¼" | ||
| 10 410 2155 | R½" | 10 410 5154 | R⅜" | ||
| 10 410 2157 | R¾" | 10 410 5155 | R½" | ||
| 10 410 5157 | R¾" |

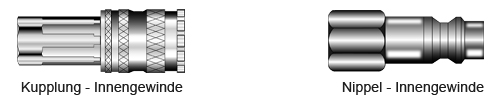

Innengewinde Kupplungen / Nippel
Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| 10 410 2204 | G⅜" | 10 410 5202 | G¼" | ||
| 10 410 2205 | G½" | 10 410 5204 | G⅜" | ||
| 10 410 2207 | G¾" | 10 410 5205 | G½" | ||
| 10 410 5207 | G¾" |

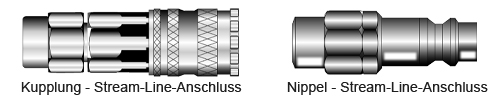

Streamline-Line-Anschluss Kupplungen / Nippel
Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| 10 410 2066 | 11 x 16 mm | 10 410 5066 | 11 x 16 mm | ||
| 10 410 2068 | 13 x 18 mm | 10 410 5068 | 13 x 18 mm |
Die Kupplung ist eine leicht zu bedienende Hochleistungskupplung mit langer Standzeit. Dabei handelt es sich um eine mit einer Hand zu bedienende Sicherheitskupplung, die vor dem Endkuppeln den Druck ablässt, so dass die Gefahr eines Schlauchrückschlags entfällt. Die Außengewinde an Kupplung und Nippel sind werksseitig mit einer Gewindedichtung versehen. Die Kupplungen haben eine kleinere Außenabmessung als vergleichbare Ausführungen. Der vollautomatische Ablauf vereinfacht die Bedienung.
Technische Daten
| Nenndurchmesser: | 10,4 mm (13/32") |
| Durchflusskapazität: | 4.000 l/min. |
| Max. Betriebsdruck: | 16 bar |
| Min. Berstdruck: | 140 bar |
| Temperaturbereich: | -20°C bis +100°C |
| Kupplungsmaterial: | Stahl/Messing, verzinkt |
| Nippelmaterial: | Stahl, gehärtet, verzinkt |
| Kuppelkraft: | 140 N |
| Außendurchmesser: | 27 mm |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
