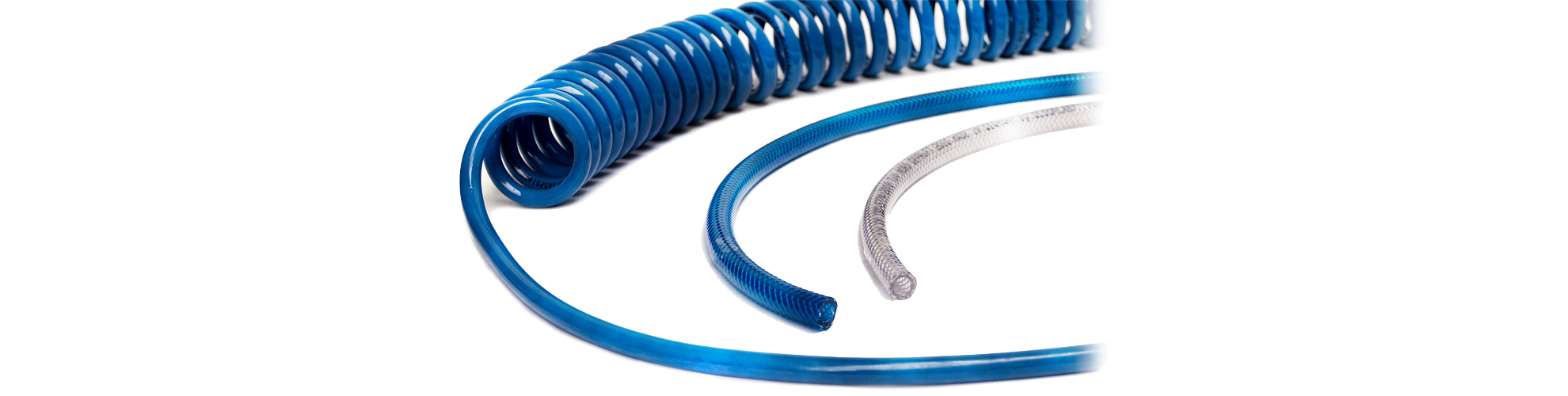

Druckluft- & Spiralschläuche
Technische Daten
PVC-Druckluftschläuche

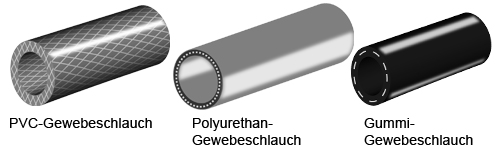

Schlaucharten

Technische Daten
PVC-Gewebeschläuche | Type | Rollenlänge | Abmessungen | Max. Arbeitsdruck |
Meter | Innen - Außen | bar | ||
• | PVC 6 - 12, weiß | 50 m | 6 x 12 mm | 25 |
• | PVC 9 - 15, weiß | 50 m | 9 x 15 mm | 22 |
• | PVC10 - 17, blau | 50 m | 10 x 17 mm | 21 |
• | PVC13 - 21, blau | 50 m | 13 x 21 mm | 15 |
• | PVC16 - 25, weiß | 50 m | 16 x 25 mm | 12 |
Polyurethan-Gewebeschläuche | Type | Rollenlänge | Abmessungen | Max. Arbeitsdruck |
Meter | Innen - Außen | bar | ||
• | PURG 65 - 10, blau | 25, 50, 100 m | 6,5 x 10,0 mm | 15 |
• | PURG 80 - 12, blau | 25, 50, 100 m | 8,0 x 12,0 mm | 15 |
• | PURG 95 - 135, blau | 50, 100 m | 9,5 x 13,5 mm | 15 |
• | PURG110 - 16, blau | 25, 50, 100 m | 11,0 x 16,0 mm | 15 |
• | PURG130 - 18, blau | 50 mm | 13,0 x 18,0 mm | 15 |
Gummi-Gewebeschläuche | Type | Rollenlänge | Abmessungen | Max. Arbeitsdruck |
Meter | Innen - Außen | bar | ||
• | GUM 6 - 13, schwarz | 40 m | 6 x 13 mm | 16 |
• | GUM10 - 17, schwarz | 40 m | 10 x 17 mm | 16 |
• | GUM13 - 21, schwarz | 40 m | 13 x 21 mm | 16 |
• | GUM16 - 24, schwarz | 40 m | 16 x 24 mm | 16 |
• | GUM19 - 31, schwarz | 40 m | 19 x 31 mm | 16 |
• | GUM25 - 39, schwarz | 40 m | 25 x 39 mm | 16 |
Weitere Schläuche oder Abmessungen auf Anfrage!

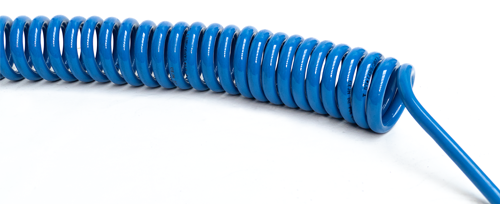

Polyurethan-Spiralschläuche

Technische Daten
Arbeitslänge | Artikel-Nr. | Größe ID x AD | A | B | C | D | E |
Meter | mm | mm | mm | mm | mm | mm | |
2 m | 19 958 5820 | 5 x 8 | 740 | 500 | 140 | 100 | 42 |
2 m | 19 958 6020 | 6,5 x 10 | 740 | 500 | 140 | 100 | 52 |
2 m | 19 958 6220 | 8 x 12 | 740 | 500 | 140 | 100 | 65 |
2 m | 19 958 6620 | 11 x 16 | 720 | 500 | 120 | 100 | 95 |
4 m | 19 958 5840 | 5 x 8 | 930 | 500 | 330 | 100 | 42 |
4 m | 19 958 6040 | 6,5 x 10* | 930 | 500 | 330 | 100 | 52 |
4 m | 19 958 6240 | 8 x 12 | 930 | 500 | 330 | 100 | 65 |
4 m | 19 958 6640 | 11 x 16 | 880 | 500 | 280 | 100 | 95 |
6 m | 19 958 5860 | 5 x 8 | 1120 | 500 | 520 | 100 | 42 |
6 m | 19 958 6060 | 6,5 x 10* | 1120 | 500 | 520 | 100 | 52 |
6 m | 19 958 6260 | 8 x 12* | 1100 | 500 | 500 | 100 | 65 |
6 m | 10 958 6660 | 11 x 16 | 1040 | 500 | 440 | 100 | 95 |
8 m | 19 958 5880 | 5 x 8 | 1300 | 500 | 700 | 100 | 42 |
8 m | 19 958 6080 | 6,5 x 10 | 1310 | 500 | 710 | 100 | 52 |
8 m | 19 958 6280 | 8 x 12 | 1280 | 500 | 680 | 100 | 65 |
8 m | 19 958 6680 | 11 x 16 | 1210 | 500 | 610 | 100 | 95 |
* Maß "B" auch in 2000 mm Länge auf Anfrage lieferbar.

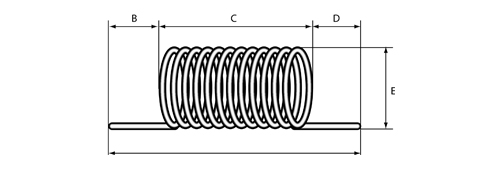

Technische Zeichnung Polyurethan-Schlauch


Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
