Zubehör Druckluft

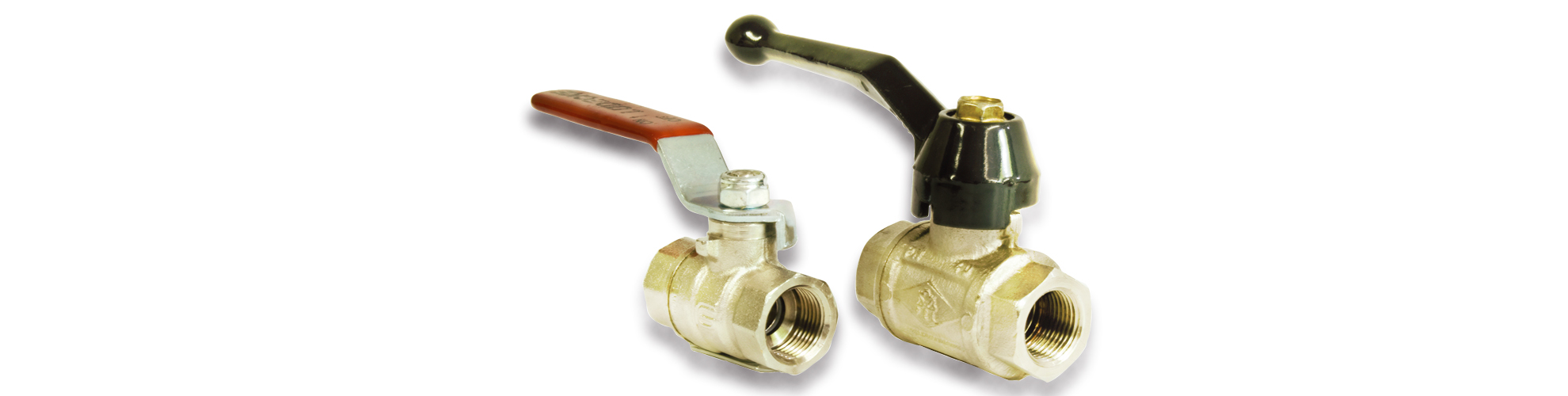

Kugelhähne aus Messing - vernickelt
Technische Daten
Kugelhähne

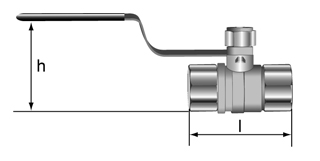

Kugelhähne, leichte Ausführung

Technische Daten
Type | Artikel-Nr. | DN | l | h | Gehäuse | Gewinde G |
mm | mm | Ø mm | ||||
K 14 - K | 61 9007 60 | 8 | 37 | 41 | 23 | 2 x ¼" l |
K 38 - K | 61 9007 61 | 10 | 42 | 37 | 24 | 2 x ⅜" l |
K 12 - K | 61 9007 62 | 15 | 50 | 40 | 30 | 2 x ½" l |
K 34 - K | 61 9007 63 | 20 | 58 | 48 | 38 | 2 x ¾" l |
K 10 - K | 61 9007 64 | 25 | 68 | 52 | 46 | 2 x 1" l |
K 15 - K | 61 9007 65 | 40 | 93 | 69 | 70 | 2 x 1½" l |
K 20 - K | 61 9007 66 | 50 | 110 | 83 | 86 | 2 x 2" l |

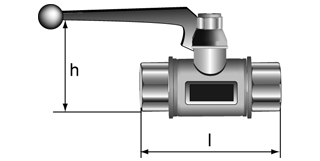

Kugelhähne, schwere Ausführung PN 35 bar

Technische Daten
Type | Artikel-Nr. | DN | l | h | SW | Gewinde G |
mm | mm | mm | ||||
KM 14 T | 61 9000 10 | 8 | 50 | 78 | 25 | 2 x ¼" l |
KM 38 T | 61 9000 20 | 10 | 60 | 78 | 25 | 2 x ⅜" l |
KM 12 T | 61 9000 30 | 15 | 75 | 82 | 26 | 2 x ½" l |
KM 34 T | 61 9000 40 | 20 | 80 | 90 | 32 | 2 x ¾" l |
KM 10 T | 61 9000 50 | 25 | 90 | 97 | 39 | 2 x 1" l |

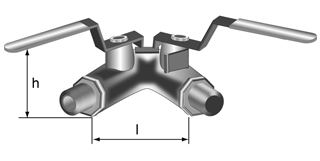

Doppelkugelhahn mit Entlüftung PN 35 bar

Technische Daten
Type | Artikel-Nr. | Ausgangs- | Eingangs- | DN | l | h | SW | Gewinde G |
gewinde | gewinde | mm | mm | mm | ||||
DKH | 61 9000 60 | 2 x G ¾" a | D 1" i | 13 | 115 | 105 | 41 | 1 x 1" l - 2 x ¾" A |

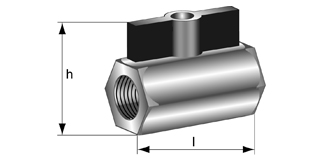

Kugelhähne, sechskant PN 10 bar

Technische Daten
Type | Artikel-Nr. | DN | l | h | SW | Gewinde G |
mm | mm | mm | ||||
KM 14 TS | 61 9007 40 | 5,5 | 36 | 38 | 19 | 2 x ¼" l |
KM 38 TS | 61 9007 41 | 8 | 41 | 38 | 21 | 2 x ⅜" l |
KM 12 TS | 61 9007 42 | 10 | 48 | 42 | 25 | 2 x ½" l |

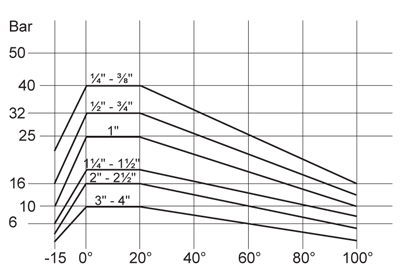

Druck- und Temperaturdiagramm
Bei jedem Kugelhahn ist der Nenndruck
PN abhängig von der Typgröße und der
Temperatur bzw. umgekehrt.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
