Zubehör Druckluft

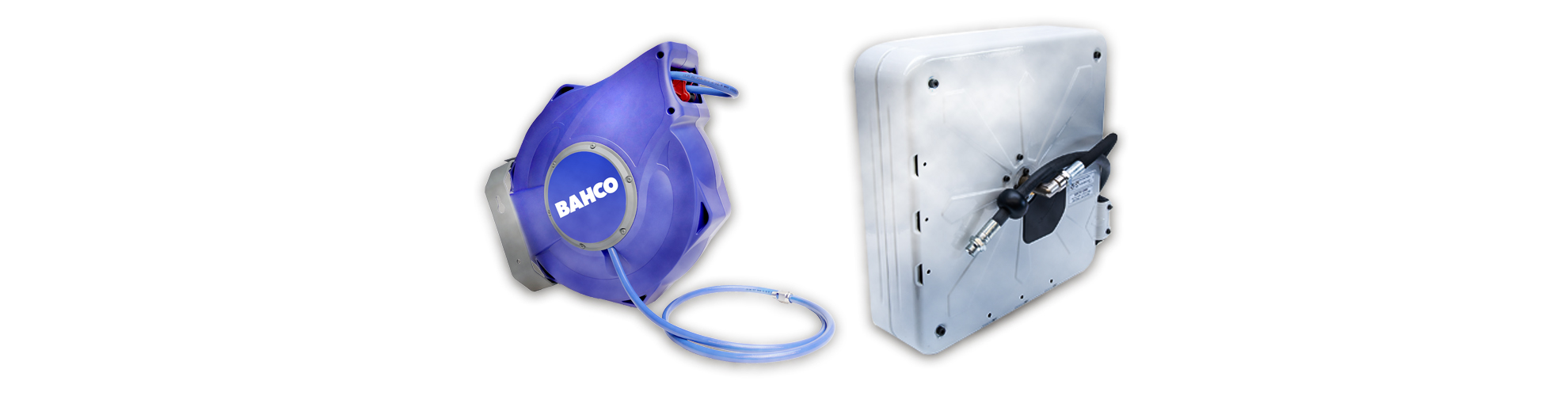

Produktübersicht der Schlauchaufroller - feste und schwenkbare Ausfürungen
Schlauchaufroller mit Stahlgehäuse, schwenkbar.

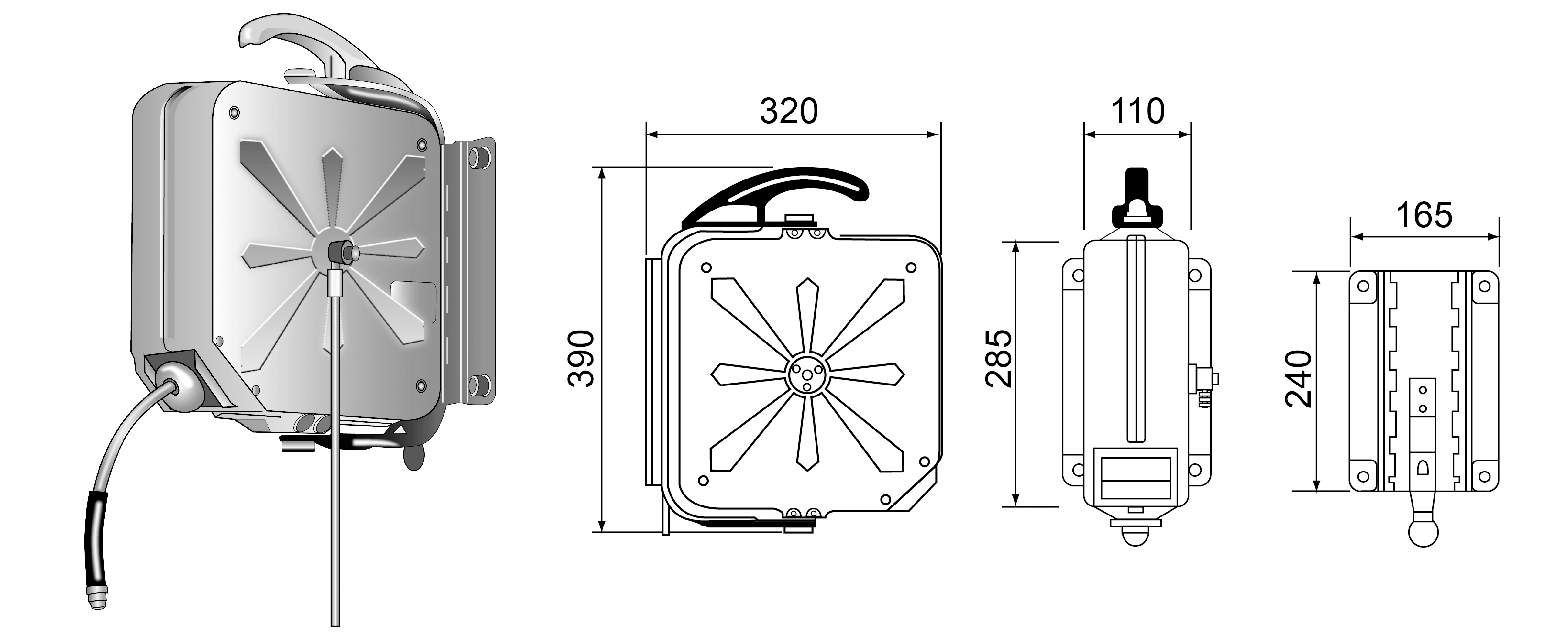

Schlauchaufroller mit Gehäuse aus ABS komplett mit Wandhalterung schwenkbar, Bajonetthaken und Gelenk mit ¼" AG am Schlauchein- und ausgang.
Wandbefestigung
Technische Daten
| Type | relativer | Länge Schlauch | Länge Anschluss- | Schlauch | Anschluss | max. Betriebs- |
| Durchsatz | Luft/Wasser | Schlauch | Ø | Eingang/Ausgang | druck | |
| l/min. | m | m | mm | bar | ||
| 89010 | 280 | 11 | 1,5 | 8 x 12 | AG ¼" G | 20 |

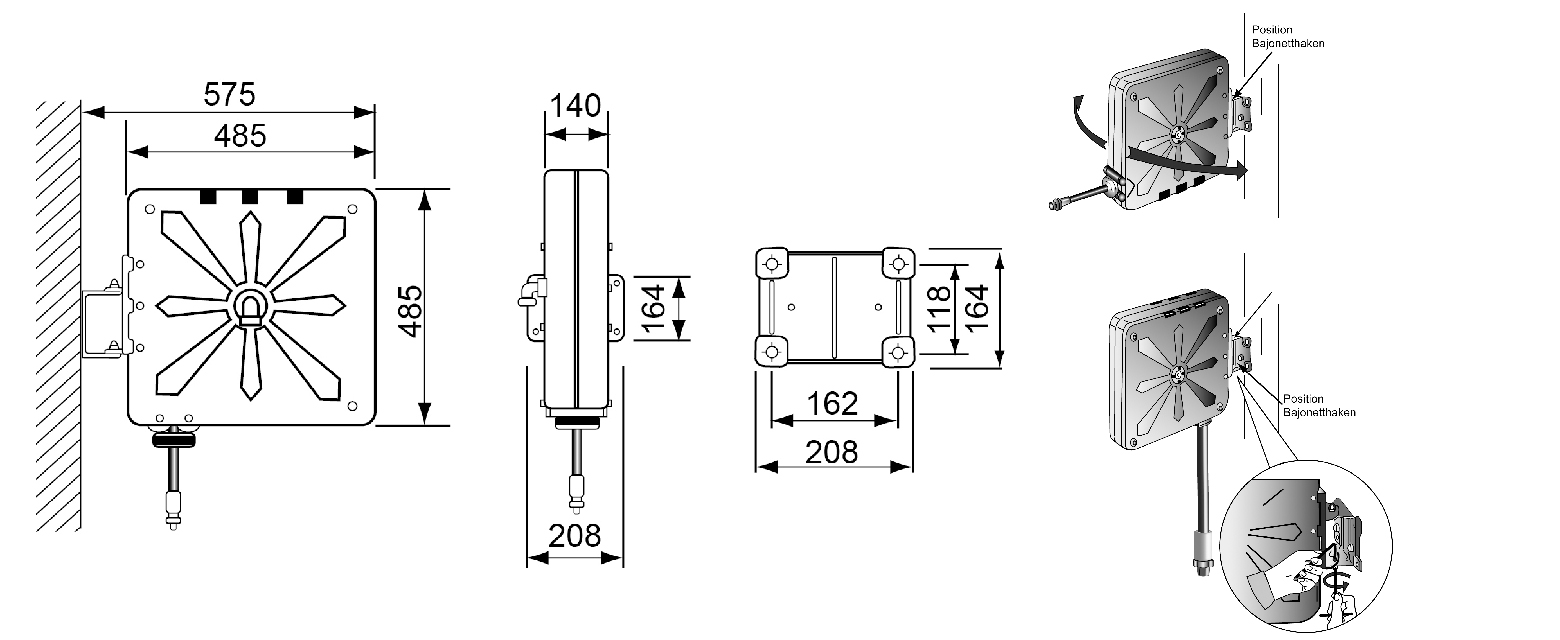

Schlauchaufroller mit Stahlgehäuse, schwenkbar und fest
| Type | relativer | Schlauch- | Anschluss | Schlauch | Anschluss | Anschluss | max. Betriebs- |
| Durchsatz | länge | Schlauch | Eingang | Ausgang | Druck | ||
| l/min. | m | m | mm | bar | |||
| 83107 | 760 | 15 | 0,6 | 12,7 x 20 | IG ½" G | AG ½" G | 20 |
| 83110 | 690 | 12 | 0,6 | 9,5 x 16 | IG ½" G | AG ⅜" G | 20 |
| 83111 | 640 | 18 | 0,6 | 9,5 x 16 | IG ½" G | AG ⅜" G | 20 |
Wandmontage
Schwenkbare Ausführung
Mit dieser Ausführung lässt sich der Schlauchaufroller frei um 55° nach rechts und links drehen (nur bei Wandmontage).
Fest montiert
Der Schlauchaufroller kann in zentraler Stellung mit zwei Schrauben blockiert werden, die zum Lieferumfang gehören.
Schlauchaufroller offen oder geschlossen, schwenkbar
Die Druckluft-Schlauchaufroller verfügen über einen hochwertigen ölbeständigen Polyurethan-Schlauch und sind mit einem Zuleitungsschlauch als Standardzubehör ausgestattet. Die Serie ist in verschiedenen Gehäusegrößen und Schlauchabmessungen sowie mit dem funkenresistenten Schlauch erhältlich.
Technische Daten
| Druckluft | Artikel-Nr. | Schlauch- | Schlauch- | Anschluss | Gehäuse- | Gewicht | max. Betriebs- |
| länge | Ø | (AG) | HxTxB | druck | |||
| m | mm | mm | kg | bar | |||
| • | 19 911 2020 | 7 | 8 x 12 | R ¼" | 313x342x190 | 4,5 | 16 |
| • | 19 911 2022 | 10 | 8 x 12 | R ¼" | 313x342x190 | 4,9 | 16 |
| • | 19 911 2140 | 10 | 11,0 x 16,0 | R ½" | 409x426x190 | 6,7 | 12 |
| • | 19 911 2130 | 14 | 9,5 x 13,5 | R ⅜" | 409x426x190 | 6,5 | 16 |
| • | 19 911 2120 | 17 | 8 x 12 | R ¼" | 409x426x190 | 6,6 | 16 |
| Anti-Funken-Schlauch | 19 911 2132 | 14 | 9,5 x 13,5 | R ⅜" | 409x426x190 | 6,5 | 12 |
Technische Daten
| Schlauchgröße | (ID x AD) 8 x 12 • 9,5 x 13,5 • 11 x 16 |
| Schlauch | PUR mit Gewebe |
| Länge Zuleitungsschlauch | 1,5 m |
| Temperaturbereich | -20°C bis +60°C |
| Schwenkbereich | 180° |

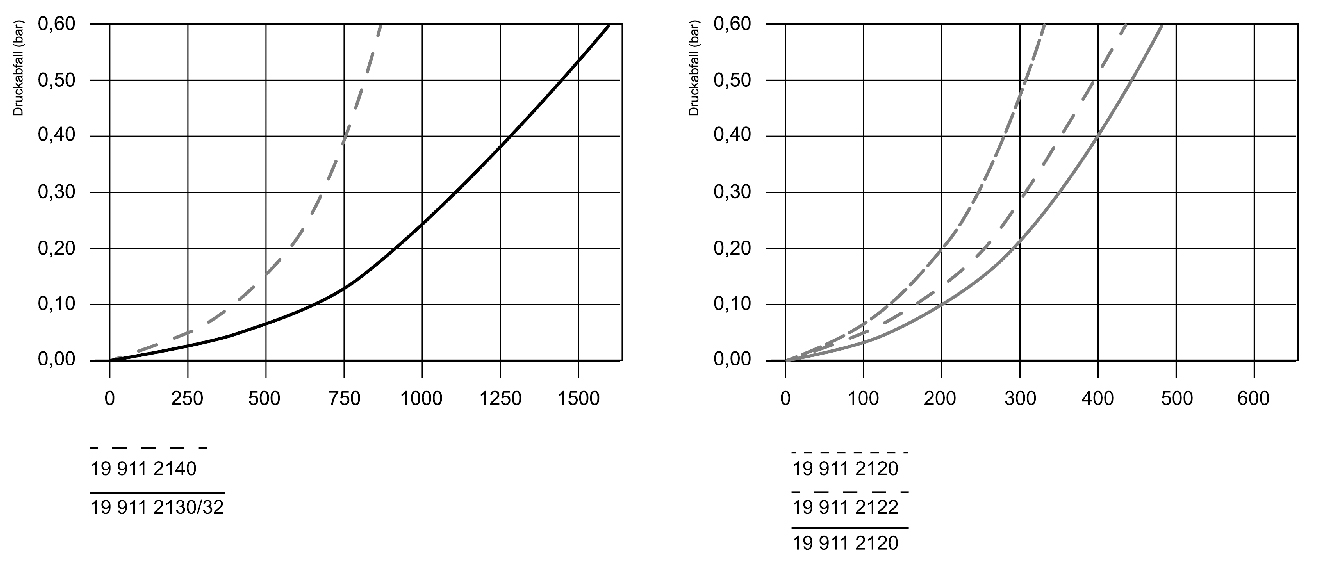

Druckabfall-Diagramm
Schlauchaufroller Baureihe BT 3000
Technische Einzelheiten:
Betriebsdruck 20 bar, bei Sonderausführungen höhere Drucke möglich; innenliegende abschaltbare Arretierung mit 16 Einrastmöglichkeiten pro Umdrehung für starre, schwenkbare Anbringung an Wand oder 270°-drehbare an Decke, Extrazubehör.
Technische Daten
| Artikel-Nr. | Schlauch- | NW | Betriebs- | Anschluss- | Zuführung | Maß | Maß | Maß | Gewicht |
| länge | druck | gewinde | A | B | C | ||||
| m | mm | bar | D | E | mm | mm | mm | kg | |
| BT 3056 | 5 | 6 | 20 | G ¼" a | G ⅜" i | 180 | 200 | 150 | 3,5 |
| BT 3126 | 12 | 6 | 20 | G ¼" a | G ⅜" i | 300 | 360 | 190 | 8,5 |
| BT 3156 | 15 | 6 | 20 | G ¼" a | G ⅜" i | 340 | 375 | 190 | 10,5 |
| BT 3206 | 20 | 6 | 20 | G ¼" a | G ⅜" i | 340 | 375 | 190 | 11,5 |
| BT 3089 | 8 | 9 | 20 | G ⅜" a | G ⅜" i | 300 | 360 | 190 | 7,5 |
| BT 3129 | 12 | 9 | 20 | G ⅜" a | G ⅜" i | 340 | 375 | 190 | 11,0 |
| BT 3159 | 15 | 9 | 20 | G ⅜" a | G ⅜" i | 340 | 375 | 190 | 11,0 |
Lieferbares Sonderzubehör:
W-Platte für schwenkbare Wandmontage - Art.-Nr.: BZ 040
D-Platte für Deckenmontage - Art.-Nr.: BZ 190
Auf Wunsch mit Schlauchrollenführung (gegen Aufpreis) lieferbar

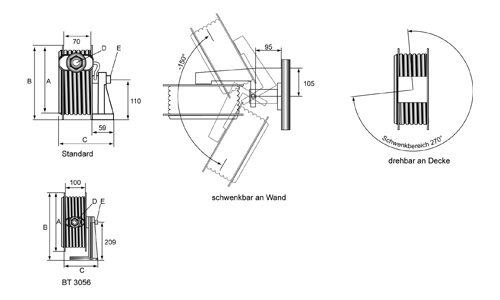

Montage
Schlauchaufroller Baureihe BT 4000
Technische Einzelheiten:
Betriebsdruck 15 bar, mit speziell angefertigten öl- und benzinresistentem PVC-Schlauch; starre Befestigung an Boden, Wand oder Decke; offene oder geschlossene Bauweise je nach Einsatzort oder betrieblichen Anforderungen; Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung, inkl. Schlauchrollenführung.
Technische Daten
| Artikel-Nr. | Schlauch- | NW | A | B | C | D | E | F | G | H - Ø | Gewicht |
| länge m | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |
| BT 4086-A | 8 | 6 | 265 | 140 | 160 | 335 | 325 | 115 | 30 | 8,5 | 10,5 |
| BT 4086-B | 240 | 315 | 300 | 8,5 | |||||||
| BT 4126-A | 12 | 6 | 300 | 140 | 160 | 375 | 360 | 115 | 30 | 8,5 | 12,0 |
| BT 4126-B | 280 | 355 | 340 | 10,0 | |||||||
| BT 4206-A | 20 | 6 | 310 | 160 | 190 | 400 | 395 | 140 | 45 | 11 | 18,5 |
| BT 4206-B | 400 | 16,5 | |||||||||
| BT 4089-A | 8 | 9 | 300 | 140 | 160 | 370 | 365 | 115 | 30 | 8,5 | 12,0 |
| BT 4089-B | 280 | 355 | 340 | 9,0 | |||||||
| BT 4129-A | 12 | 9 | 310 | 160 | 190 | 400 | 400 | 140 | 45 | 11 | 16,5 |
| BT 4129-B | 400 | 14,5 | |||||||||
| BT 4209-A | 20 | 9 | 375 | 160 | 190 | 455 | 450 | 150 | 45 | 11 | 21,5 |
| BT 4209-B | 445 | 20,0 |
Lieferbares Sonderzubehör:
W-Platte für schwenkbare Wandmontage. Auf Anfrage!
Anschlussgewinde der Medienzuführung bei allen Typen G ⅜" außen;
Anschlussgewinde am Schlauch bei NW6 = G ¼" außen, bei NW9 = ⅜" außen.

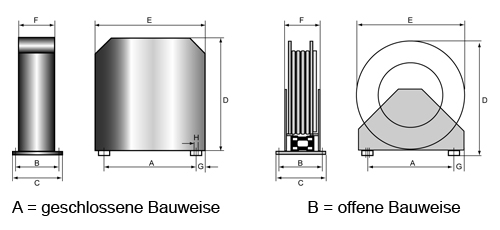

Abmessungen
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
