Zubehör-Hochmomentschraubtechnik
Wechselkassetten für MFC und LOW

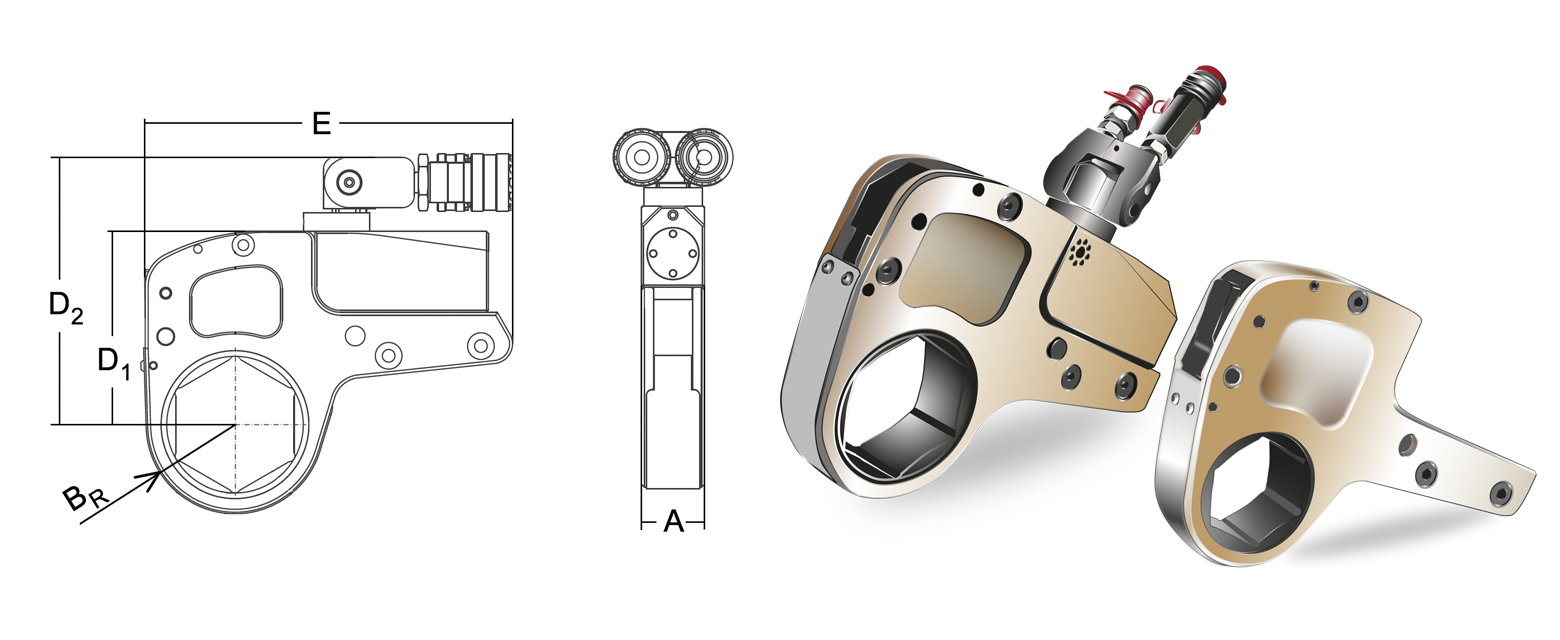

Alle Wechselkassetten sind für das maximale Drehmoment des jeweiligen Antriebszylinders ausgelegt. Das ist besonders wichtig wenn mit Zubehörteilen, wie Vierkantadaptern oder Inbuseinsätzen, gearbeitet wird. Mit Hilfe der Maße BR und A können Sie in den meisten Fällen vorab beurteilen, welche Wechselkassetten für Ihre Anwendungen zwingend notwendig sind und wo mit einem günstigeren Sechskant-Reduziereinsatz gearbeitet werden kann. Andere Schlüsselweiten, als die in der Tabelle aufgeführten metrischen Standardgrößen, sind natürlich auch lieferbar. Zöllige Größen oder auch Sonderformen fragen Sie bitte bei uns an. Sollten Sie Radien für Ihren Einsatzfall zu groß sein, kontaktieren Sie uns und wir entscheiden, je nach erforderlichen maximalen Drehmoment, ob eine verringerte Wandstärke realisierbar ist.

Technische Daten
2 MFC | LOW | 4 MFC | LOW | 8MFC | LOW | 14 MFC | LOW | 30 MFC | LOW |
SW | BR | SW | BR | SW | BR | SW | BR | SW | BR |
19 | 27 | 34 | 36 | 41 | 46 | 50 | 60 | 85 | 78 |
22 | 27 | 36 | 36 | 46 | 46 | 55 | 60 | 90 | 78 |
24 | 27 | 41 | 39 | 50 | 46 | 60 | 60 | 95 | 83 |
27 | 27 | 46 | 42 | 55 | 50 | 65 | 60 | 100 | 83 |
30 | 29 | 50 | 44 | 60 | 52 | 70 | 60 | 105 | 89 |
32 | 29 | 55 | 46 | 65 | 55 | 75 | 63 | 110 | 89 |
34 | 31 | 60 | 50 | 70 | 58 | 80 | 66 | 115 | 95 |
36 | 31 | 65 | 53 | 75 | 60 | 85 | 69 | 117 | 95 |
41 | 34 | 70 | 56 | 80 | 63 | 90 | 72 | 120 | 95 |
46 | 37 | 75 | 59 | 85 | 66 | 95 | 74 | 125 | 101 |
50 | 40 | 80 | 61 | 90 | 69 | 100 | 77 | 130 | 101 |
55 | 43 | 95 | 71 | 105 | 80 | 135 | 104 | ||
60 | 46 | 100 | 75 | 110 | 83 | 140 | 110 | ||
105 | 78 | 115 | 87 | 145 | 110 | ||||
150 | 116 | ||||||||
155 | 116 | ||||||||
160 | 128 | ||||||||
165 | 128 | ||||||||
170 | 128 | ||||||||
175 | 128 |

Technische Daten
2 MFC | LOW | 4 MFC | LOW | 8MFC | LOW | 14 MFC | LOW | 30 MFC | LOW |
SW | BR | SW | BR | SW | BR | SW | BR | SW | BR |
19 | 26 | 27 | 36 | 50 | 44 | 70 | 59 | 80 | 72 |
22 | 26 | 30 | 35 | 55 | 47 | 75 | 62 | 85 | 78 |
24 | 26 | 32 | 35 | 60 | 50 | 80 | 65 | 90 | 78 |
27 | 26 | 34 | 35 | 65 | 53 | 85 | 68 | 95 | 84 |
30 | 28 | 36 | 35 | 70 | 56 | 90 | 71 | 100 | 84 |
32 | 28 | 41 | 35 | 75 | 58 | 95 | 77 | 105 | 90 |
34 | 31 | 46 | 37 | 80 | 61 | 100 | 77 | 110 | 94 |
36 | 31 | 50 | 41 | 85 | 66 | 105 | 79 | 115 | 94 |
41 | 34 | 55 | 44 | 90 | 69 | 110 | 87 | 120 | 101 |
46 | 37 | 60 | 47 | 95 | 71 | 115 | 87 | 125 | 101 |
50 | 40 | 65 | 50 | 100 | 77 | 130 | 101 | ||
55 | 42 | 70 | 52 | 105 | 77 | 135 | 105 | ||
60 | 46 | 75 | 56 | 140 | 110 | ||||
80 | 58 | 145 | 110 | ||||||
150 | 115 | ||||||||
160 | 121 | ||||||||
165 | 121 | ||||||||
170 | 128 | ||||||||
175 | 128 |

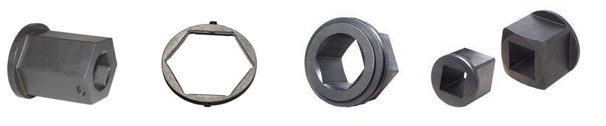

Sechskant-Reduziereinsätze

Unsere Sechskantreduzierungen sind in allen beliebigen Größen erhältlich. Es ist jedoch empfehlenswert eine Mindestwandstärke von 5 mm einzuhalten. Je nach Einsatzfall können auch dünnere Reduzierungen eingesetzt werden – jedoch bitten wir dies unbedingt vorab mit uns zu besprechen.

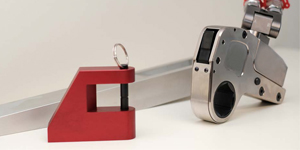

In wenigen Schraubfällen kann mit dem am Hydraulikschrauber befestigten Reaktionsarm nicht abgestützt werden. Eine passende Abstützung ist enorm wichtig, um einen Bruch des Antriebvierkants sowie weitere Schäden in der Mechanik zu vermeiden. Eine kundenspezifische Schraubfallanalyse sowie die Konstruktion und Fertigung solcher Sonderabstützungen wird von BAHCO angeboten.
Weitere Reduziereinsätze siehe PDF-Datenblatt!
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
