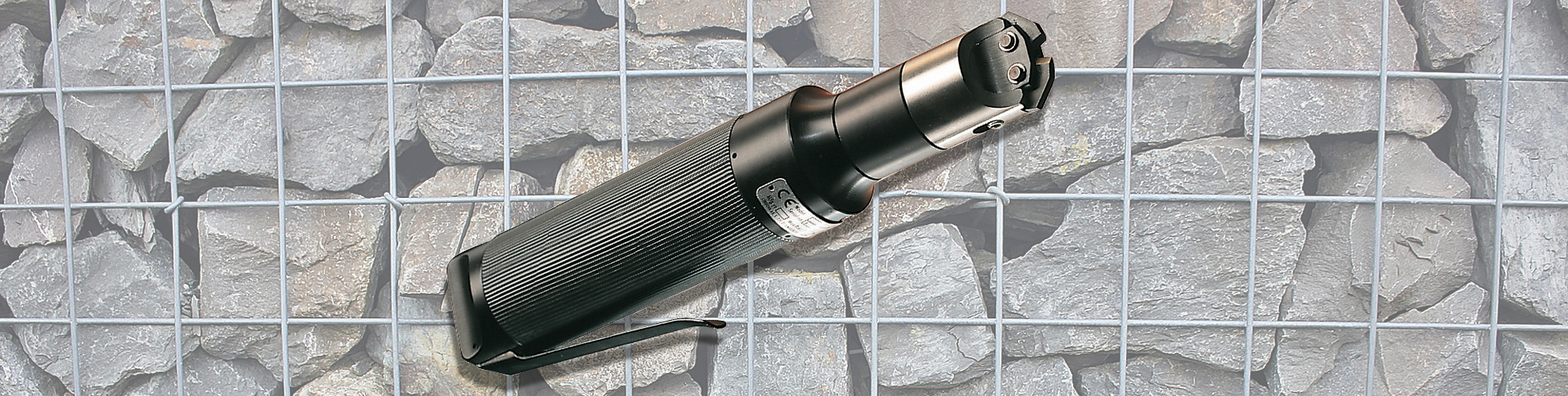

Lufthydraulischer Drahtschneider TA3 für Stahldraht bis 3 mm vor einer Gabionen-Steinwand.

Drahtschneider

Drahtschneider TA3 (für Stahldraht bis Ø 3 mm)
Der lufthydraulische Drahtschneider TA3 trennt Stahldraht, Edelstahl, Aluminium und Kupfer bis Ø 3 mm schnell und präzise. Das ergonomische Design (0,9 kg) und der leise, vibrationsfreie Lauf ermöglichen den dauerhaften Einsatz in Produktion und Handwerk.
Technische Daten

Pneumatisch-hydraulischer Drahtschneider TA3: Für Stahldraht bis Ø 3 mm

Der lufthydraulische Drahtschneider TA3 ist die professionelle Lösung für das mühelose und präzise Schneiden von Stahldraht, Edelstahl, Aluminium und Kupfer bis zu einem Durchmesser von 3 mm. Dank der kraftvollen Kombination aus Druckluft und Hydraulik führt das Werkzeug extrem schnelle, saubere Schnitte aus. Das ergonomische, perfekt ausbalancierte Gehäuse minimiert die körperliche Belastung bei der Arbeit und steigert die Effizienz in Produktion, Montage und Handwerk.

Vorteile & technische Merkmale

  • Höchste Schneidkraft: Schneidet Stahldraht und Edelstahl verlässlicher bis Ø 3 mm mit einem schnellen, kraftvollen Schlag.
  • Ergonomisch & leicht: Mit nur 0,9 kg Gewicht ideal ausbalanciert; für ermüdungsfreies Arbeiten im Dauereinsatz.
  • Lufthydraulischer Antrieb: Sorgt für einen besonders leisen, vibrationsfreien und wartungsarmen Lauf.
  • Flexibel einsetzbar: Drei verschiedene Werkzeugschneiden (A, B, C) ermöglichen den optimalen Einsatz für unterschiedliche Materialien (Stahl, Edelstahl, Aluminium, Kupfer).
  • Kompakte Abmessungen: Mit einer Länge von 220 mm und einem Zylinderdurchmesser von 52 mm handlich und präzise zu führen.

TA3 Werkzeugschneide

Antriebseinheit TA3

Type Gewicht Länge Zylinder
kg mm Ø mm
TA3-D233/... 0,9 220 52

Technische Daten

A B C
Verwendungsbereich Stahl/Edelstahl Stahl/Edelstahl Aluminium/Kupfer
max. Dimension 3 mm 3mm 3 mm
Winkel der Schneide 75° 75° 60°
Länge der Schneide 6 mm 13 mm 13 mm
Dicke der Schneide 4 mm 4 mm 4 mm

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
