Elektropneumatische Gewindeschneideinheit BEG48
Technische Daten

Elektropneumatische Gewindeschneideinheit BEG48

Die elektropneumatischen Gewindeschneideinheiten der Serie BEG 48, haben einen modularen Aufbau und sind dadurch sehr flexibel einsetzbar. Der Antrieb ist elektrisch und der Vorschub erfolgt pneumatisch. Die hydraulische Vorschubkontrolleinheit ermöglicht einen schnellen Eilhub und ein Anpassen der Vorschubgeschwindigkeit. Eine Gewindebohrspannzange-, oder ein Gewindeschneidfutter, jeweils mit Längenausgleich, sorgen für den notwendigen Längenausgleich beim Gewindeschneiden. Die Einheiten sind erhältlich in den Versionen mit Spindelkegel J2, mit einem in der Spindel integriertem Spannzangenfutter ER32, oder mit adaptiertem Mehrspindelkopf.

Merkmale

• kompakte, flexible Bauweise
• hydraulische Vorschubkontrolle über den gesamten Hub
• Tiefen-Kontrolle mittels elektrische oder pneumatische Endschalter, bzw. induktiven Sensoren
• linearer Wegmess-Sensor (optional), in Verbindung mit einer externen Steuerung, zur Überwachung des kompletten Zyklus.

Richtwerte für die Auswahl der Einheit [M-Gewinde]

Gewindeschneideinheit Schneidleist. in Stahl Schneileist. in Alu. & Messing Schneidleist. in Holz & Kunststoff
Anzahl der Spindeln 1 / 2 / 3 / 4 1 / 2 / 3 / 4 1 / 2 / 3 / 4
BEG481 M6 / M5 / M4 / M3 M10 / M8 / M8 / M6 M14 / M8 / M8 / M8
BEG484 M8 / M6 / M5 / M5 M14 / M10 / M8 / M8 M16 / M14 / M12 / M10
BEG487 M12 / M8 / M6 / M6 M20 / M14 / M12 / M10 M30 / M20 / M20 / M16

Leistungsangaben bei 6,3 bar

Vorschubkraft (max.) 1.650 - 2.000 N Tiefengenauigkeit ± 0,01 mm
Hub (max. 100% kontrolliert 100 mm Eilvorschubgeschwindigkeit (max.) 10 m/min.
Min. Mittenabstand gesteuerte Vorschubgeschwindigkeit > 0,04 m/min.
einfache Spindel 90 mm Luftverbrauch 2,8 l/100 mm
Doppelspindelkopf 12 mm Geräuschpegel < 85 dB(A)

Gewindeschneideinheit / Motor bei V380-420 (Y) / 220-240 (∆) 50 Hz [kW]

Anzahl der Pole BEG481 BEG484 BEG487
2 0,55 1,1 2,2
4 0,37 0,75 1,5
6 0,25 0,55 1,1
8 0,55

Zum Gewindeformen empfehlen wir eine Drehzahl < 2000U/min..Wir weisen darauf hin, dass sich die max. Drehzahl
beim Schneiden von längeren Gewinden oder Sacklöchern, sowie beim Einsatz von Mehrspindelköpfen entsprechend
reduziert.

• die in den Tabellen angegebenen Motordaten gelten für 380-420V (Y) / 220-240V (Δ) (± 5%), 50 Hz.
   Diese Motoren können auch bei 440-480V (Y) (± 5%), 60 Hz verwendet werden. Wenn dies der Fall ist,
   wird die Drehzahl um ca. 20% erhöht und die Leistung um 15% im Vergleich zu den Daten für 50Hz verringert.
   Wir bieten auch Motoren für andere Spannungen und Frequenzen an.

• das Drehmoment an der Spindel für eine bestimmte Drehzahl wird wie folgt berechnet:
   M = (P [kW] x 9500) / rpm

Spindeldrehzahlen bei entsprechender Getriebeübersetzung und 50 Hz

Anzahl der Pole 2,5:1 2,1:1 1,8:1 1,6:1 1,4:1 1,2:1 1:1 1:1,2 1:1,4 1:1,6 1:1,8 1:2,1 1:2,5
2 1.130* 1.350 1.580 1.770
4 560* 670 780 860 1.030 1.190 1.390 1.620 1.880
6 360* 440 510 560 670 780 910 1.060 1.230 1.470 1.630 1.900
8 270* 330 380 420 500 580 680 790 920 1.100 1.210 1.420 1,730*

* Nicht für BEG487 lieferbar.

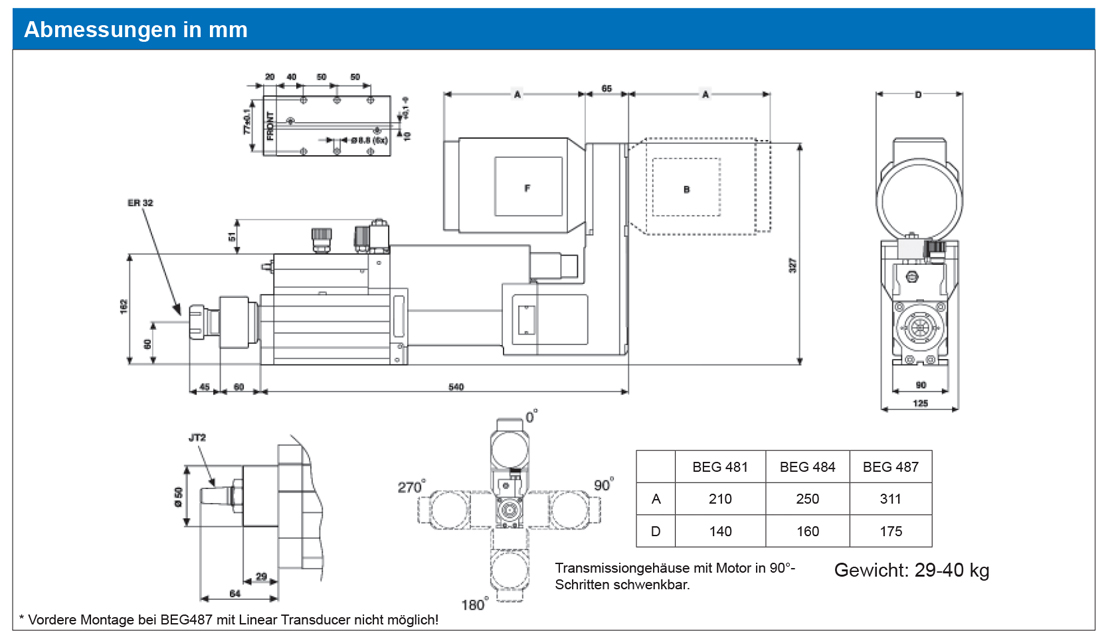

Technische Zeichnung BEG 48

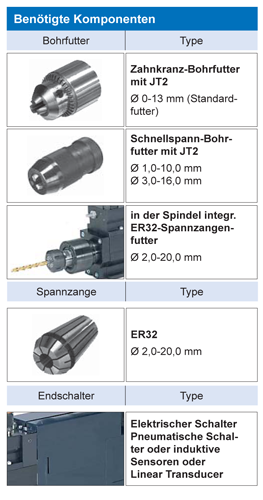

Benötigte Komponenten und Zubehör

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
