Hydraulikzubehör
Druckstücke für CF/CFU-Zylinder
Technische Daten
Druckstücke für CF/CFU-Zylinder

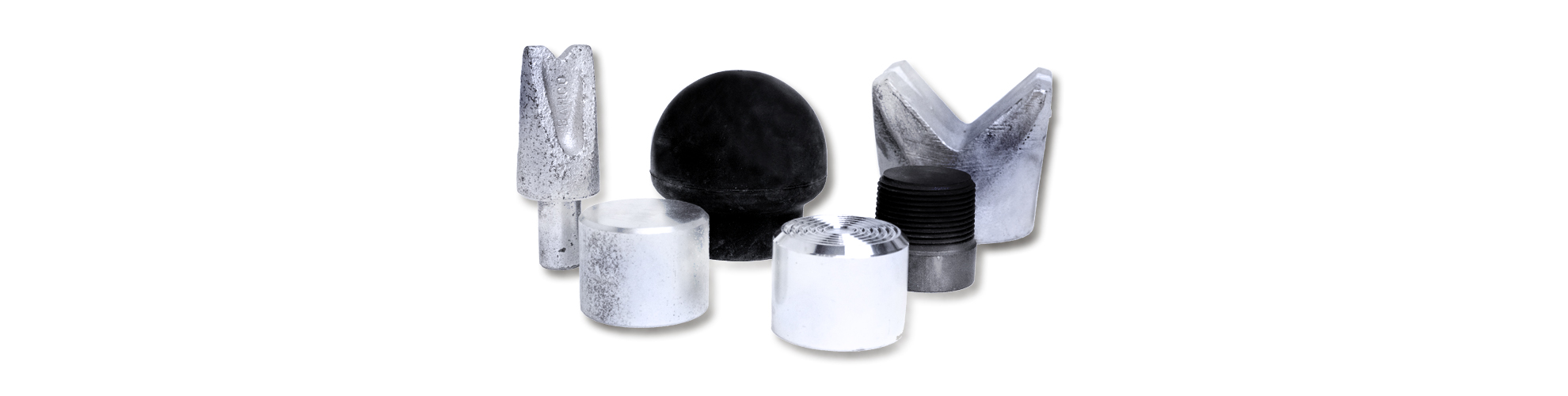

Wir verfügen über eine breite Palette von Druckstücken für Hebe-, Richt- oder andere Einsätze. Flach, Kugel, Neigung, V-Kerbung und Keilvarianten sind lieferbar.
• CF 104/204B *
• CF 110/210/310/CFU2010C/2510C **
• CF 120/220/320 ***
TH 414
| Modell | für Zylinder | Bezeichnung | Anschluss |
| TH414 * | 49 kN | Druckkopf, flach | Zapfen, Ø 19mm |
THG 413
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THG413 * | 49 kN | Druckkugel, Ø 3" | Bohrung, Ø 19mm |
THK412
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THK412 * | 49 kN | Keilkopf | Zapfen, Ø 19mm |
THR415
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THR415 * | 49 kN | Druckkopf, gerillt | Zapfen, Ø 19mm |
THV411
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THV411 * | 49 kN | V-Kopf | Zapfen, Ø 19mm |
TH117
| Modell | für Zylinder | Bezeichnung | Anschluss |
| TH117 ** | 111 kN | Druckkopf, flach | Innen, NPT 1¼"-11½" |
THG113
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THG113 ** | 111 kN | Druckkugel, Gummi Ø 3" | Innen, NPT 1¼"-11½" |
THK112
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THK112 ** | 111 kN | Keilkopf | Innen, NPT 1¼"-11½" |
THR114
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THR114 ** | 111 kN | Druckkopf, gerillt | Innen, NPT 1¼"-11½" |
THT115
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THT115 ** | 111 kN | Druckkopf mit Außengewinde - Innen, NPT 1¼"-11½" | Bohrung, Ø 32mm |
THV111
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THV111 ** | 111 kN | V-Kopf | Innen, NPT 1¼"-11½" |
THV118
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THV118 ** | 111 kN | Druckkopf, V-Kerbe | Innen, NPT 1¼"-11½" |
THK212
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THK212 *** | 232 kN | Keilkopf | Innen, NPT 2-11½" |
THR214
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THR214 *** | 232 kN | Druckkopf, gerillt | Innen, NPT 2-11½" |
THT215
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THT215 *** | 232 kN | Druckkopf mit Außengewinde - Innen, NPT 2"-11½" | Bohrung, Ø 48mm |
THV211
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THV211 *** | 232 kN | V-Kopf | Innen, NPT 2-11½" |
Standard-Druckköpfe
| Modell | für Zylinder | Bezeichnung | Anschluss |
| THR10 ** | 111 kN | Druckkopf, gerillt | Bohrung, Ø 32mm |
| THR20 *** | 232 kN | Druckkopf, gerillt | Bohrung, Ø 48mm |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
