Hydraulikzylinder
LESC - einfachwirkende Schwerlast-Hydraulikzylinder
Schwerlastzylinder der Serie LESC sind in den Kapazitäten von 144 - 1085 Tonnen, sowie Hübe von 50 - 300 mm erhältlich. Die Zylinder sind einfachwirkend mit Lastrücklauf. Sie sind besonders geeignet zum Heben von Plattformen, Wiege- und Positionierungsarbeiten im Bauwesen.
Alle Schwerlastzylinder sind ausgestattet mit austauschbarem, gerilltem und hochfestem Auflagekopf. Zur Minimierung von Seitenbelastungen empfehlen wir diese Zylinderserie wahlweise mit beweglichen Druckstücken auszustatten, die wir auf Anfrage liefern. Zur Hubbegrenzung dient eine Markierung, darüber hinaus eine Abspritzbohrung.
Technische Daten LESC-Schwerlast-Hydraulikzylinder
| Modell | Kapazität | Hublänge | Ölvolumen | A | B | Gewicht |
| Tn | mm | cm³ | mm | mm | kg | |
| LESC14005 | 144 | 50 | 1.005 | 160 | 210 | 43 |
| LESC14015 | 144 | 150 | 3.016 | 274 | 424 | 74 |
| LESC14030 | 144 | 300 | 6.032 | 430 | 730 | 116 |
| LESC22005 | 224 | 50 | 1.571 | 180 | 230 | 75 |
| LESC22015 | 224 | 150 | 4.712 | 291 | 441 | 120 |
| LESC22030 | 224 | 300 | 9.425 | 451 | 751 | 187 |
| LESC31005 | 310 | 50 | 2.169 | 193 | 243 | 110 |
| LESC31015 | 310 | 150 | 6.506 | 309 | 459 | 176 |
| LESC31030 | 310 | 300 | 13.012 | 469 | 769 | 267 |
| LESC41005 | 409 | 50 | 2.863 | 215 | 265 | 161 |
| LESC41015 | 409 | 150 | 8.588 | 325 | 475 | 244 |
| LESC41030 | 409 | 300 | 17.177 | 485 | 785 | 364 |
| LESC52005 | 522 | 50 | 3.653 | 225 | 275 | 221 |
| LESC52015 | 522 | 150 | 10.959 | 335 | 485 | 329 |
| LESC52030 | 522 | 300 | 21.918 | 495 | 795 | 486 |
| LESC61005 | 611 | 50 | 4.276 | 236 | 286 | 268 |
| LESC61015 | 611 | 150 | 12.829 | 346 | 496 | 393 |
| LESC61030 | 611 | 300 | 25.659 | 506 | 806 | 574 |
| LESC83005 | 831 | 50 | 5.821 | 263 | 313 | 411 |
| LESC83015 | 831 | 150 | 17.462 | 373 | 523 | 583 |
| LESC83030 | 831 | 300 | 34.925 | 533 | 833 | 834 |
| LESC110005 | 1.085 | 50 | 7.603 | 292 | 342 | 582 |
| LESC110015 | 1.085 | 150 | 22.808 | 402 | 552 | 801 |
| LESC110030 | 1.085 | 300 | 45.616 | 573 | 873 | 1.142 |
Technische Daten LESC-Schwerlast-Hydraulikzylinder
| Kapazität | Kolbenfläche | D | E | H | K | L | N |
| Tn | cm² | mm | mm | mm | mm | mm | mm |
| 144 | 201,1 | 210 | 160 | 40 | 6 | 94 | 20 |
| 224 | 314,2 | 260 | 200 | 50 | 6 | 113 | 20 |
| 310 | 433,7 | 305 | 235 | 55 | 8 | 140 | 30 |
| 409 | 572,6 | 350 | 270 | 65 | 10 | 159 | 30 |
| 522 | 730,6 | 400 | 305 | 70 | 10 | 179 | 30 |
| 611 | 855,3 | 430 | 330 | 80 | 10 | 194 | 30 |
| 831 | 1.164,2 | 505 | 385 | 95 | 10 | 224 | 30 |
| 1.085 | 1.590,5 | 570 | 440 | 105 | 10 | 249 | 30 |
Anschlussgewinde: ⅜" NPT

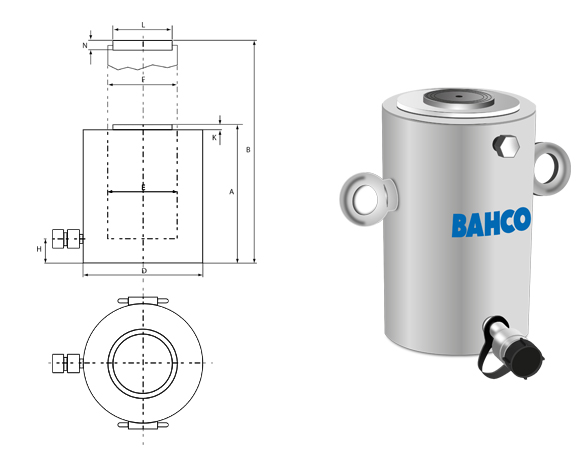

Technische Zeichnung Serie LESC-Schwerlast-Hydraulikzylinder
(Abb. ähnlich)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
