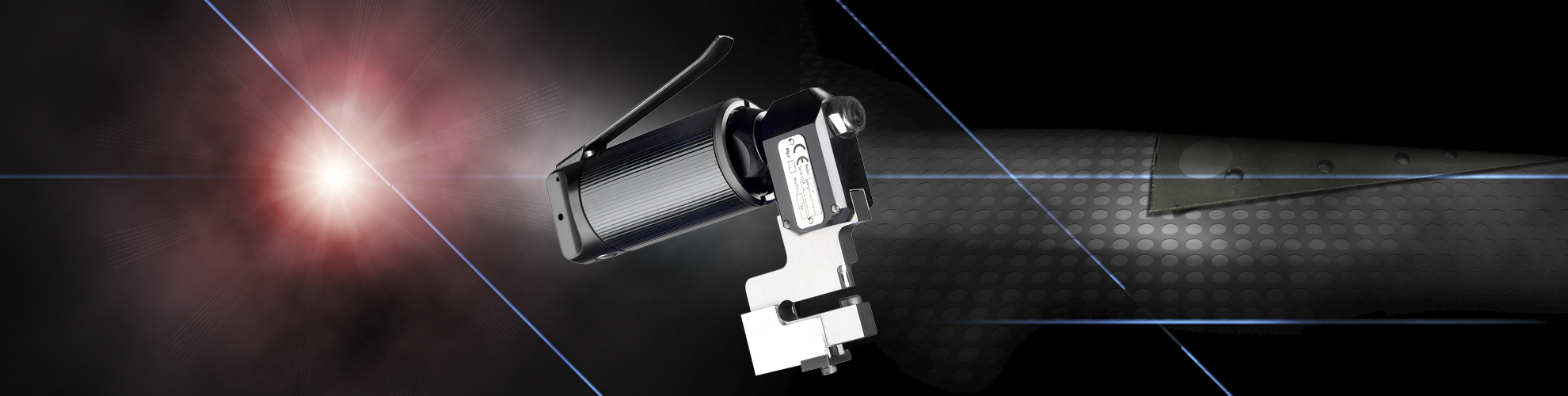

Lochstanzmaschine Serie H9

Druckluftbetriebenes Stanzwerkzeug für Edelstahl bis zu 0,8 mm und Aluminium bis zu 1,8 mm.

Technische Daten
Downloads
Ansprechpartner

Technische Daten

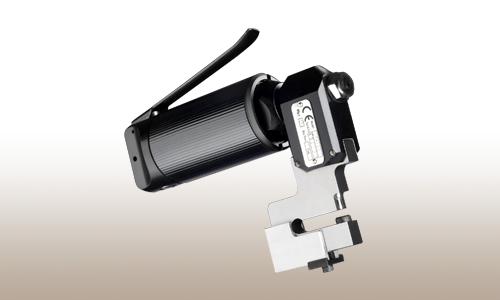

Lochstanzmaschine H9

Die H9 ist ein lufthydraulisches Lochstanzwerkzeug. Seine Konstruktion bietet die Möglichkeit, kraftvoll und mit
schnellem Schlag zu arbeiten. Das Lochstanzen erfolgt gratfrei. Die H9 stanzt Edelstahl bis zu 0,8 mm und Alu-
minium bis zu 1,8 mm Dicke.

Das Werkzeug ist leicht und gut ausgewogen, um den Anwender so wenig wie möglich zu belasten.

Die Lufthydraulik sorgt für leisen und vibrationsfreien Lauf. Das Werkzeug besitzt nur wenige bewegliche Teile
und ist daher sehr betriebssicher.

90°-Ausführung

Bezeichnung	Stanzkraft*	Gewicht	Länge	Zylinder	Artikel-
	kN	kg	mm	Ø mm	Nummer
H9/d-220	5,6	0,8	179	52	8622-(Ø Stanze)

Leistung* (Blechstärke mm) 220

Material	Aluminium	Stahl (1311)	Edelstahl
Stanze Ø 3,25 mm	1,8	1,2	0,8
Stanze Ø 4,0 mm	1,4	1,0	0,6
Stanze Ø 4,1 mm	1,4	1,0	0,6
Stanze Ø 4,9 mm	1,2	0,8	0,5
Stanze Ø 5,0 mm	1,2	0,8	0,5

Vibrationsniveau: < 2,5 m/s²
Geräuschpegel: 63 dB(A) CE

* Bei Druck von 6 bar

Die H9 Lochstanzmaschine ist in Standardausführung mit einem kompletten Stanzsatz gemäß Tabelle oben erhältlich. In Sonderausführung sind Stanzen in Intervallen von 0,1 mm lieferbar.
Stanze und Matrize lassen sich leicht austauschen.

Beispiel: H9/d-220 Lochstanzmaschine und Durchmesser der Stanze 4 mm hat die Bestellbezeichnung H9/4-220

GREIFTIEFE
Die maximale Greiftiefe des Werkzeugs zwischen Werkstoffkante und Lochmittelpunkt beträgt 35 mm.
