Rohranfasmaschinen

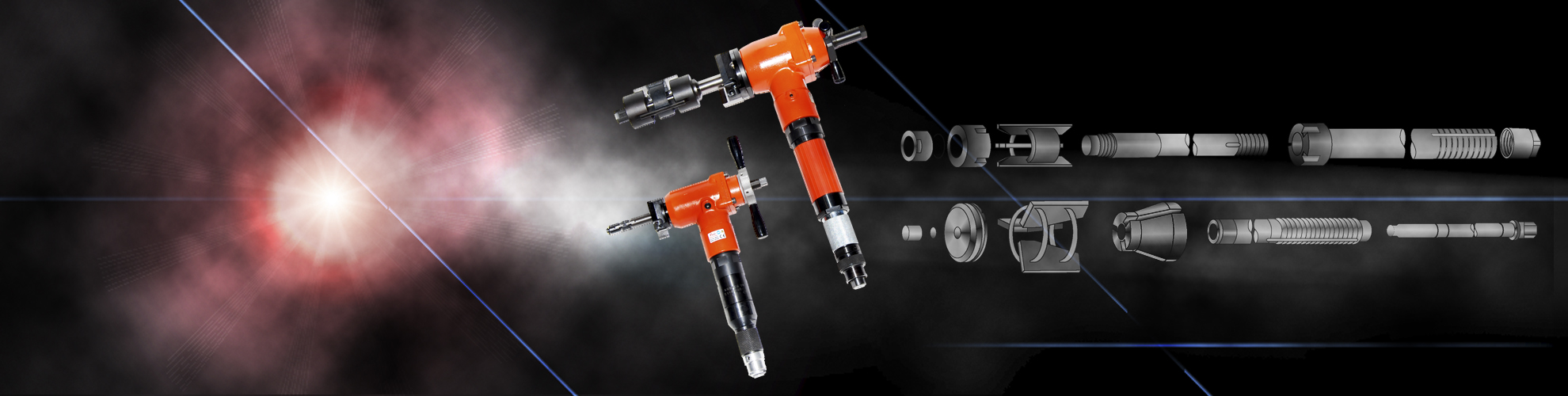

Transportable Rohranfasmaschinen der Serie FBM
Die transportablen Geräte mit Innenspannsystem dienen zur Bearbeitung und Schweißnahtvorbereitung von Rohrenden. Eine zweifache Werkzeugaufnahme ermöglicht gleichzeitiges Fasen und Planen.
Die Rohranfasmaschinen zeichnen sich besonders aus durch:
Merkmale
• leistungsstarke Motoren
• kein Reaktionsmoment
• robuste Bauart
• geringes Gewicht
Alle Typen haben gemäß CE ein Selbstschlussventil. Die Anfasmaschinen sind für Rohrinnendurchmesser von 12 mm bis 240 mm lieferbar. Ein umfangreiches Zubehör ist ebenfalls erhältlich.
Technische Daten
| Modell | Kapaz. Rohr- | Dreh- | Dreh- | Leistung | Vorschub- | Mitten- | Länge | Gewicht | Luftver- |
| innen-Ø | moment | zahl | länge | abstand | brauch | ||||
| mm | Nm | min. | kW | mm | mm | mm | kg | m³/min. | |
| FBM16-1S | 12-16 | 25,0 | 290 | 0,19 | 20 | 19 | 261 | 2,6 | 0,40 |
| FBM24-1S | 14-24 | 49,0 | 180 | 0,19 | 30 | 27 | 278 | 2,9 | 0,40 |
FBM80A-1S nur Maschine im Blechkoffer ohne Wellen und Futter
| Modell | Kapaz. Rohr- | Dreh- | Dreh- | Leistung | Vorschub- | Mitten- | Länge | Gewicht | Luftver- |
| innen-Ø | moment | zahl | länge | abstand | brauch | ||||
| mm | Nm | min. | kW | mm | mm | mm | kg | m³/min. | |
| FBM80A/42-2S | 30-40 | 113,0 | 100 | 0,36 | 30 | 39 | 403 | 6,0 | 0,60 |
| FBM80A/42-3S | 40-80 | 113,0 | 100 | 0,36 | 30 | 39 | 403 | 6,7 | 0,60 |
| FBM80A/42-4S | 30-80 | 113,0 | 100 | 0,36 | 30 | 39 | 403 | 6,9 | 0,60 |
FBM80A/42-5S 20-84 Komplettsatz mit drei Spannwellen
| Modell | Kapaz. Rohr- | Dreh- | Dreh- | Leistung | Vorschub- | Mitten- | Länge | Gewicht | Luftver- |
| innen-Ø | moment | zahl | länge | abstand | brauch | ||||
| mm | Nm | min. | kW | mm | mm | mm | kg | m³/min. | |
| FBM300-2S | 80-120 | 431,0 | 75 | 1,03 | 60 | 56 | 524 | 23,7 | 1,60 |
| FBM300-3S | 120-240 | 431,0 | 75 | 1,03 | 60 | 135 | 603 | 26,8 | 1,60 |
FBM300-4S 80-240 Komplettsatz mit je zwei Spannwellen und Messerhalter
FBM - 16, -24, -80A...¼" Anschlussgewinde, 9,5 mm Schlauchweite.
FBM - 300...½" Anschlussgewinde, 13 mm Schlauchweite.

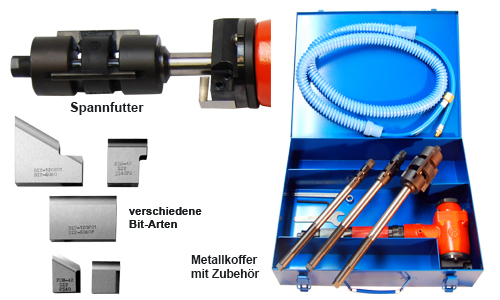

Lieferung im Blechkoffer, inklusive Zu- und Abluftschlauch.
Alle Modelle, außer FBM 80A-1S, werden mit ausgewählten
Spannwellen, Montagezubehör und Schneidmessern (Bits) geliefert.
Inhalt der einzelnen Sätze siehe nächste Seiten.

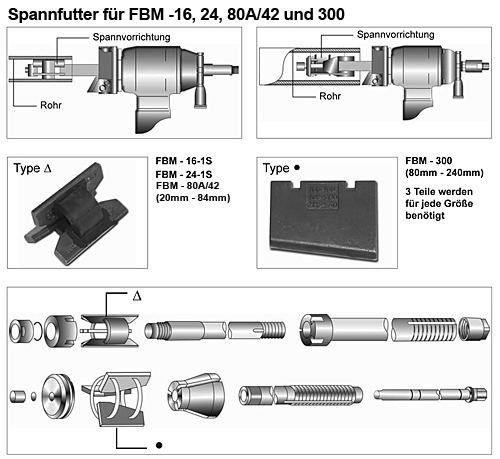

Für FBM-16-1S ∆ und für FBM-24-1S ∆
| Artikel-Nr. | Kapazität | Artikel-Nr. | Kapazität |
| Rohrinnen Ø | Rohrinnen Ø | ||
| S-138638-00 | 12-14 | S-120638-10 | 14-16 |
| S-138638-01 | 14-16 | S-120638-11 | 16-18 |
| S-120638-12 | 18-20 | ||
| S-120638-13 | 20-22 | ||
| S-120638-14 | 22-24 |
Für FBM 80A/42 ∆
| Modell | Teile-Nr. | ||||||||||
| (S-121638) | |||||||||||
| -00 | -01 | -02 | -03 | -04 | -05 | -06 | -07 | -08 | -09 | -10 | |
| 20-30 | 23-26 | 26-29 | 28-34 | 34-40 | 40-46 | 46-52 | 52-60 | 60-78 | 68-76 | 76-84 | |
| -2S (20-29mm) | ∆ | ∆ | ∆ | -- | -- | -- | -- | -- | -- | -- | -- |
| -3S (28-52mm) | -- | -- | -- | ∆ | ∆ | ∆ | ∆ | -- | -- | -- | -- |
| -4S (52-84mm) | -- | -- | -- | -- | -- | -- | -- | ∆ | ∆ | ∆ | ∆ |
| -5S (20-84mm) | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ | ∆ |
Für FBM 300 •
| Modell | Teile-Nr. | |||||||
| (S-158638) | ||||||||
| -00 | -01 | -02 | -03 | -04 | -05 | -06 | -07 | |
| 80-90 | 90-100 | 100-110 | 110-120 | 120-130 | 130-140 | 140-150 | 150-160 | |
| -2S (80-120mm) | • | • | • | • | -- | -- | -- | -- |
| -3S (120-240mm) | -- | -- | -- | -- | • | • | • | • |
| -4S (80-240mm) | • | • | • | • | • | • | • | • |
| Modell | Teile-Nr. | |||||||
| (S-158638) | ||||||||
| -08 | -09 | -10 | -11 | -12 | -13 | -14 | -15 | |
| 160-170 | 170-180 | 180-190 | 190-200 | 200-210 | 210-220 | 220-230 | 230-240 | |
| -2S (80-120mm) | -- | -- | -- | -- | -- | -- | -- | -- |
| -3S (120-240mm) | • | • | • | • | • | • | • | • |
| -4S (80-240mm) | • | • | • | • | • | • | • | • |
Standard Bits - Für äußere Rohrbearbeitung
| Bit-Form | Teile- | Winkel | Maße mm | Maße mm | Maße mm | für Modell |
| Nummer | (Q) | a | b | Stärke | ||
| Bit-016E01 | 30° | 12 | 25 | 6 | FBM-16 | |
| Bit-024E01 | 30° | 14 | 30 | 8 | FBM-24 | |
| Bit-042E02 | 37,5° | 35 | 56 | 11,5 | FBM-80A, 300 | |
| Bit-042E03 | 45° | 25 | 50 | 11,5 | FBM-80A, 300 | |
| Bit-042E06 | 30° | 25 | 40 | 11,5 | FBM-80A, 300 | |
| Bit-042E01 | 30° | 35 | 50 | 11,5 | FBM-300 | |
| Bit-120E01 | 30° | 60 | 60 | 11,5 | FBM-80A, 300 |
Für innere Rohrbearbeitung
| Bit-Form | Teile- | Winkel | Maße mm | Maße mm | Maße mm | für Modell |
| Nummer | (Q) | a | b | Stärke | ||
| Bit-024B06 | 30° | 14 | 30 | 8 | FBM-24 | |
| Bit-042B01 | 30° | 25 | 40 | 11,5 | FBM-80A, 300 | |
| Bit-042B02 | 45° | 25 | 50 | 11,5 | FBM-80A, 300 |
Für Oberflächenbearbeitung
| Bit-Form | Teile- | Winkel | Maße mm | Maße mm | Maße mm | für Modell |
| Nummer | (Q) | a | b | Stärke | ||
| Bit-024F01 | -- | 14 | 25 | 8 | FBM-24 | |
| Bit-042F02 | -- | 25 | 30 | 11,5 | FBM-80A, 300 | |
| Bit-120F01 | -- | 60 | 40 | 11,5 | FBM-300 |
Andere Formen und Abmessungen auf Anfrage.
Bit-Formen technische Zeichnungen
Folgende Bits werden bei den Sätzen mitgeliefert:
| Modell | Teile-Nummer |
| FBM-16-1S | Bit-016E01 |
| FBM-24-1S | Bit-024E01, Bit -024F01 |
| FBM-80A/42-2S-5S | Bit-042E06, Bit-042F02 |
| FBM-300-2S-4S | Bit-120E01, Bit-120F01 |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
