Schraubenzuführgeräte
Automatische Schraubenzuführsysteme: Flexibilität für Handarbeitsplätze & Automation
Maximieren Sie Ihre Fertigungskapazitäten mit unserer anpassungsfähigen Zuführtechnik. Unsere automatischen Schraubenzuführgeräte der Serie SL 1210-L, SL 2002-L und SL 2002-L-2 sind an die steigenden Anforderungen in der modernen Produktion angepasst. Sie vereinen Schnelligkeit mit einer branchenführenden Flexibilität.
Investitionsschutz durch modularen Umbau
Durch die Umbaumöglichkeit auf andere Schraubengrößen bleiben Sie auch bei Produktwechseln einsatzbereit. Das sichert Ihre Investition langfristig und reduziert zukünftige Anschaffungskosten.
Ihre Vorteile auf einen Blick
- Dualer Einsatz: Verwendung mit Handschraubern oder zur nahtlosen Integration in automatisierte Anlagen.
- Eliminierung von Nebenzeiten: Das zeitaufwändige manuelle Greifen und Ansetzen der Schrauben entfällt.
- High-Speed-Zuführung: Hohe Taktzeiten, da die Schraube per Druckluft direkt vor die Klinge geschossen wird.
- Präzision im Dauerbetrieb: Konstante Zuführraten garantieren einen flüssigen Montageprozess..
Funktionsweise & Effizienz
Durch die automatisierte Bereitstellung der Verbindungselemente können Sie schneller, ergonomischer und prozesssicherer arbeiten. Das System erkennt den Abschluss der Verschraubung und stellt die nächste Schraube bereit.
Einsatzbereiche
Die automatischen Schraubenzuführungen sorgen für eine rationelle Fertigung. Sie werden in der Elektronikfertigung, im Automotive-Sektor oder im allgemeinen Maschinenbau eingesetzt. Diese Zuführung ist für alle Branchen konzipiert, in denen Effizienz und Präzision entscheidend sind.
Zuführung mit einfacher Vereinzelung oder doppelter Vereinzelung
Funktionsprinzip: Präzise Schraubenvereinzelung & Zuführung
Der automatisierte Prozess unserer Zuführsysteme ermöglicht einen reibungslosen Materialfluss von der Bevorratung bis zur Verschraubung.

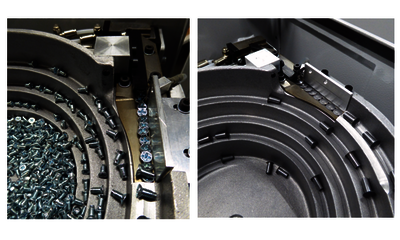

Effiziente Förderung durch Vibrationswendelförderer
Die Schrauben gelangen aus einer Schütte in den Vibrationswendelförderer. Dort werden sie schonend und prozesssicher in die Führungsschiene gefördert. In der anschließenden Vereinzelung erfolgt die präzise Trennung der Verbindungselemente.
Automatisiertes Zuschießen
Nach der Vereinzelung werden die Schrauben einzeln mittels Druckluft durch den Zuführschlauch direkt zum Schraubwerkzeug geschossen. Die Signalauslösung für die nächste Schraube erfolgt flexibel:
- Manuell: Direkt über das Handstück am Schrauber.
- Extern: Über ein Signal Ihrer SPS oder Anlagensteuerung (ideal für vollautomatisierte Linien).
Modulare Bauweise für jede Anforderung
Für Ihre Montagearbeitsplätze bieten wir drei verschiedene Konfigurationen an:

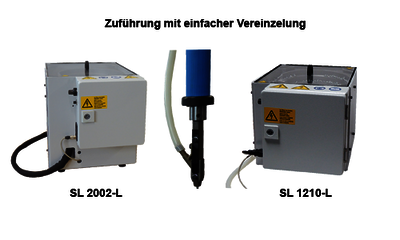

- Einzelschuss-Modelle: Zwei Modelle mit einer Vereinzelung (SL 2002-L und SL 1210-L).

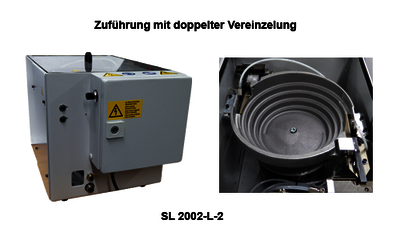

- Doppel-Zuführsystem: Ein Modell mit zwei unabhängigen Vereinzelungen. Dies ermöglicht die Versorgung von zwei separat arbeitenden Schraubern über ein einziges Zuführgerät. Dies ist die platzsparende Lösung (SL 2002-L-2).
Optionen
Mechanische Weiche zur Zuführung der Schrauben an zwei verschiedenen Schraubstellen.
Tiefenabschaltung
Abschaltung des Schraubers auf eine bestimmte Tiefe. Insbesondere für Anwendungen in Holz, bei denen eine Bündigkeit des Schraubenkopfes auf der Oberfläche erreicht werden muss.
Adaption an Schrauber
Standardadaption an Schrauber mit Außengewinde am Vordergehäuse. Spezielle Adaptionen für alle gängigen Schraubwerkzeuge möglich.
Hubverlängerung
Der Standardhub des Handstücks ist so ausgelegt, dass Schrauben auf einer ebenen Fläche verschraubt werden können. Für tiefer liegende Schraubstellen kann der Hub individuell verlängert werden.
Zuführungen in Sonderausführung

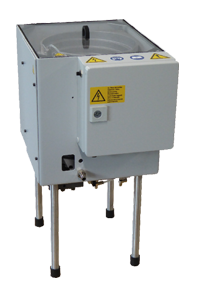

Ausführung mit höherem Standfuß, z.B. wegen Anbau einer Weiche.

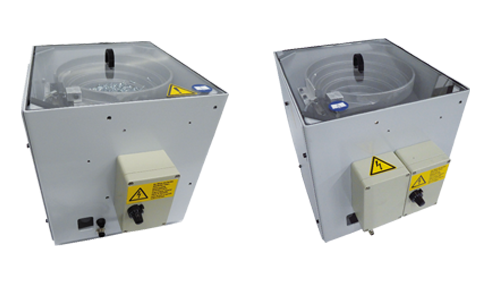

Ausführungen mit Klemmkasten für externe Ansteuerung.
Mundstücke für unterschiedliche Einsatzfälle
Standard-Mundstück: Zwei Klemmbacken halten den Schraubenkopf. Optional ist eine Sperre möglich, welche das Eintauchen der Schraube in das Mundstück verhindert. Dadurch lässt sich die Schraube besser am Werkstück ansetzen. Dieses Mundstück wird dort eingesetzt, wo die Schraube auf einer ebenen Fläche angesetzt werden kann und wo genügend Platz vorhanden ist, damit sich die Klemmbacken seitlich öffnen können.
Mundstück mit Kugelhülse: Der Schraubenkopf wird durch Kugeln gehalten. Bei beengten Platzverhältnissen, schlechter Zugänglichkeit oder der Verwendung einer Schraubschablone, ist dieses Mundstück ideal.
Weitere Spezialmundstücke sind optional erhältlich.
Technische Daten (Änderungen vorbehalten)
| Modell | Kopf-Ø | Schrauben-Ø | Schraubenlänge | Dimensionen |
| mm | mm | mm | LxBxH | |
| SL 1210-L | 2,3-8,0 | 1,3-4,2 | 4 - 25 | 352(439*)x255x252 |
| SL 2002-L | 5,0-10 | 2,5-6,0 | 7 - 55 | 408(495*)x290x325 |
| SL 2002-L-2 | 5,0-10 | 2,5-6,0 | 7 - 55 | 473(560*)x300x325 |
| *inkl. Wartungseinheit |
Technische Daten (Änderungen vorbehalten)
| Modell | Topfvolumen | Leistung | Gewicht | Schlauchkabelsatz |
| l | Schraub./min. | kg | m | |
| SL 1210-L | 0,6 | 100 | 21 | 3 |
| SL 2002-L | 1,5 | 100 | 31 | 4 |
| SL 2002-L-2 | 1,5 | 100 | 32 | 4 |
Zubehör
Alle Komplett-Schraubenzuführungen sind ausgerüstet mit Handstück, Mundstück, Klingenhalter, Klinge und Ersatztklinge. Schlauchkabelsätze in längerer Ausführung sind optional erhältlich. Bei allen Modellen sind Hubverlängerungen oder Hülsenführungen möglich.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
