Zubehör Druckluft

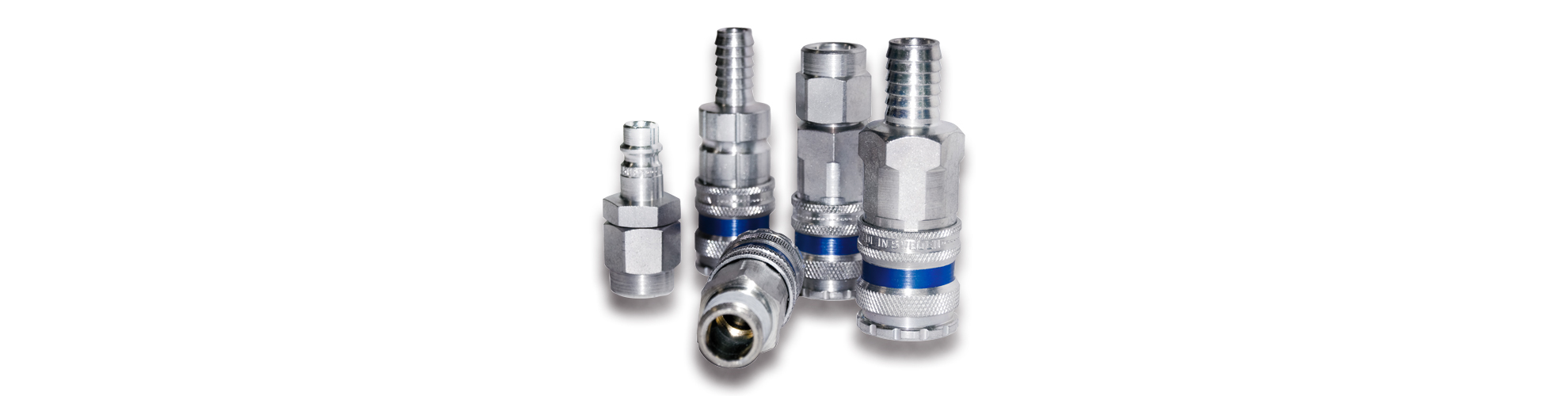

Sicherheitskupplungen und Nippel sSafe320
• Sicherheit durch Druckentlastung
• Extrem hohe Durchflusskapazität
• Robust und langlebig

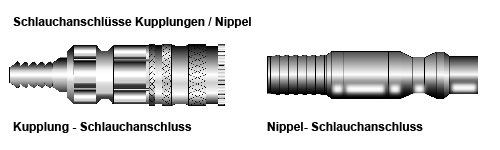

Kupplungen
Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| 10 320 2002 | 6,3 mm (¼") | 10 320 5001 | 5,0 mm (3/16") | ||
| 10 320 2003 | 8,0 mm (5/16") | 10 320 5002 | 6,3 mm (¼") | ||
| 10 320 2009 | 9,0 mm | 10 320 5003 | 8,0 mm (5/16") | ||
| 10 320 2004 | 10,0 mm (⅜") | 10 320 5004 | 10,0 mm (⅜") | ||
| 10 320 2005 | 13,0 mm (½") | 10 320 5005 | 13,0 mm (½") |

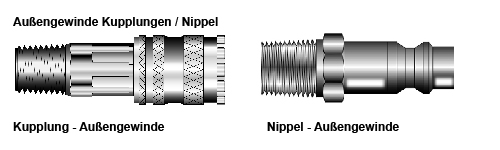

Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| • | 10 320 2152 | R¼" | 10 320 5151 | R⅛" | |
| • | 10 320 2154 | R⅜" | 10 320 5152 | R¼" | |
| • | 10 320 2155 | R½" | 10 320 5154 | R⅜" | |
| • | 10 320 2452 | NPT¼" | 10 320 5451 | NPT⅛" | |
| • | 10 320 2454 | NPT⅜" | 10 320 5452 | NPT¼" | |
| • | 10 320 2455 | NPT½" | 10 320 5454 | NPT⅜" | |
| 10 320 5455 | NPT½" |

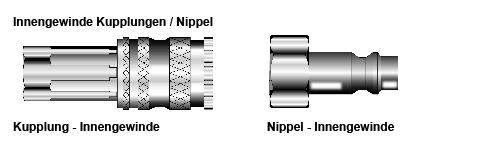

Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| • | 10 320 2202 | G¼" | 10 320 5201 | G⅛" | |
| • | 10 320 2204 | G⅜" | 10 320 5202 | G¼" | |
| • | 10 320 2205 | G½" | 10 320 5204 | G⅜" | |
| • | 10 320 2402 | NPT¼" | 10 320 5205 | G½" | |
| • | 10 320 2404 | NPT⅜" | 10 320 5401 | NPT⅛" | |
| • | 10 320 2405 | NPT½" | 10 320 5402 | NPT¼" | |
| 10 320 5404 | NPT⅜" | ||||
| 10 320 5405 | NPT½" |

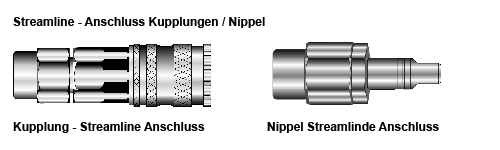

Technische Daten
| Kupplung | Artikel-Nr. | Anschluss | Nippel | Artikel-Nr. | Anschluss |
| • | 10 320 2058 | 5,0 x 8,0 mm | 10 320 5058 | 5,0 x 8,0 mm | |
| • | 10 320 2060 | 6,5 x 10,0 mm | 10 320 5060 | 6,5 x 10,0 mm | |
| • | 10 320 2062 | 8,0 x 12,0 mm | 10 320 5062 | 8,0 x 12,0 mm | |
| • | 10 320 2063 | 9,5 x 13,5 mm | 10 320 5063 | 9,5 x 13,5 mm | |
| • | 10 320 2066 | 11,0 x 16,0 mm | 10 320 5066 | 11,0 x 16,0 mm |
Die Kupplung ist eine leicht zu bedienende Hochleistungskupplung mit langer Standzeit. Dabei handelt es sich um eine mit einer Hand zu bedienende Sicherheitskupplung, die vor dem Endkuppeln den Druck ablässt, so dass die Gefahr eines Schlauchrückschlags entfällt. Die Kupplungen haben eine kleinere Außenabmessung als vergleichbare Ausführungen. Der vollautomatische Ablauf vereinfacht die Bedienung.
Technische Daten
| Nennweite: | 7,6 mm |
| Durchflusskapazität: | 2.250 l/min. |
| Max. Betriebsdruck: | 16 bar |
| Min. Berstdruck: | 140 bar |
| Temperaturbereich: | -20°C bis +100°C |
| Kupplungsmaterial: | Stahl/Messing, verzinkt |
| Nippelmaterial: | Stahl, gehärtet, verzinkt |
| Kuppelkraft: | 86 N |
| Außendurchmesser: | 23,5 mm |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
