Hydraulikspreizer
Die Hydraulikspreizer der Serie ESH, CS, HS verfügen über eine Spreizkraft von 0,9 Tonnen bis 5Tonnen
Die einfachwirkenden Spreizer haben einen eingebauten Druckzylinder, sowie eine bewegliche „Backe“ mit Rückholfeder. Die HS - Typen sind direkt an eine Handpumpe gekoppelt und in jeder Lage einsetzbar. Dagegen werden die Typen ESH 10 und CS über einen Druckschlauch an eine externe Pumpe angeschlossen. Die Spreizer bieten eine Vielzahl an Einsatzmöglichkeiten. Ob bei Verschrottungs- bzw. Abrissarbeiten, im Rettungs- oder Katastrophendienst, in der Industrie u. ä., überall dort wo etwas angehoben oder auseinander gespreizt werden muss, erfüllen die Spreizer ihren Dienst.
Merkmale:
• 5 Modelle; 80 bis 120 mm Spreizweite
• Spreizer ohne Pumpe (ESH 10; CS)
• Spreizer mit Pumpe (HS)
• Mit Federrückzug (ESH, CS, HS)
• Korrosionsgeschützt
• Gutes Gewicht/Kapazitäts - Verhältnis
• Griffige Spreizflächen
• Griffige Spreizfläche

Einfachwirkend mit Federrückzug
Bezeichnung | Bestell- | Kapazität kN | Spreizweite | Hubraum | Spreitzklasse | Gewicht |
Nummer | Spitze/anP/Zug | mm | cm³ | t | kg | |
ESH 10 | 38014507 | 9 / - / Feder | 85 | 11 | 1 | 1,8 |
Bezeichnung | A | B | C | D | E | G | Bemerkung |
mm | mm | mm | mm | mm | mm | ||
ESH10 | -- | 80 | 8 | 53 | 168 | 46 | nur Spreizer, max. 700 bar |

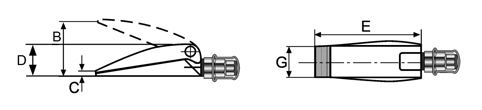

Technische Zeichnung


Bezeichnung | Bestell- | Kapazität kN | Spreizweite | Hubraum | Spreitzklasse | Gewicht |
Nummer | Spitze/anP/Zug | mm | cm³ | t | kg | |
CS 20-120 | 38361800 | 20 / 44 / Feder | 120 | 30 | 2 | 5,4 |
CS 50-120 | 38361900 | 50 / 110 / Feder | 120 | 66 | 5 | 15,0 |
Bezeichnung | A | B | C | D | E | G | Bemerkung |
mm | mm | mm | mm | mm | mm | ||
CS 20-120 | 98 | 120 | 9 | 90 | 240 | 66 | nur Spreizer, max. 800bar |
CS 50-120 | 150 | 132 | 12 | 102 | 305 | 110 | nur Spreizer, max. 800bar |
Technische Zeichnung


Bezeichnung | Bestell- | Kapazität kN | Spreizweite | Hubraum | max. Pump.kraft | Anz. Pumpenhub | Spreitzklasse | Gewicht |
Nummer | Spitze/anP/Zug | mm | cm³ | N | t | kg | ||
HS 20-120 | 37284 | 20 / 44 / Feder | 120 | 30 | 300 | 25 | 2 | 8,8 |
HS 50-120 | 38911900 | 50 / 110 / Feder | 120 | 66 | 300 | 55 | 5 | 18,0 |
Bezeichnung | A | B | C | D | E | F | G | H | Bemerkung |
mm | mm | mm | mm | mm | mm | mm | mm | ||
HS 20-120 | 98 | 120 | 9 | 90 | 240 | 120 | 66 | 700 | mit angebauter Handpumpe, P15-8, max. 800 bar |
HS 50-120 | 150 | 132 | 12 | 102 | 305 | 120 | 110 | 730 | mit angebauter Handpumpe, P15-8, max. 800 bar |

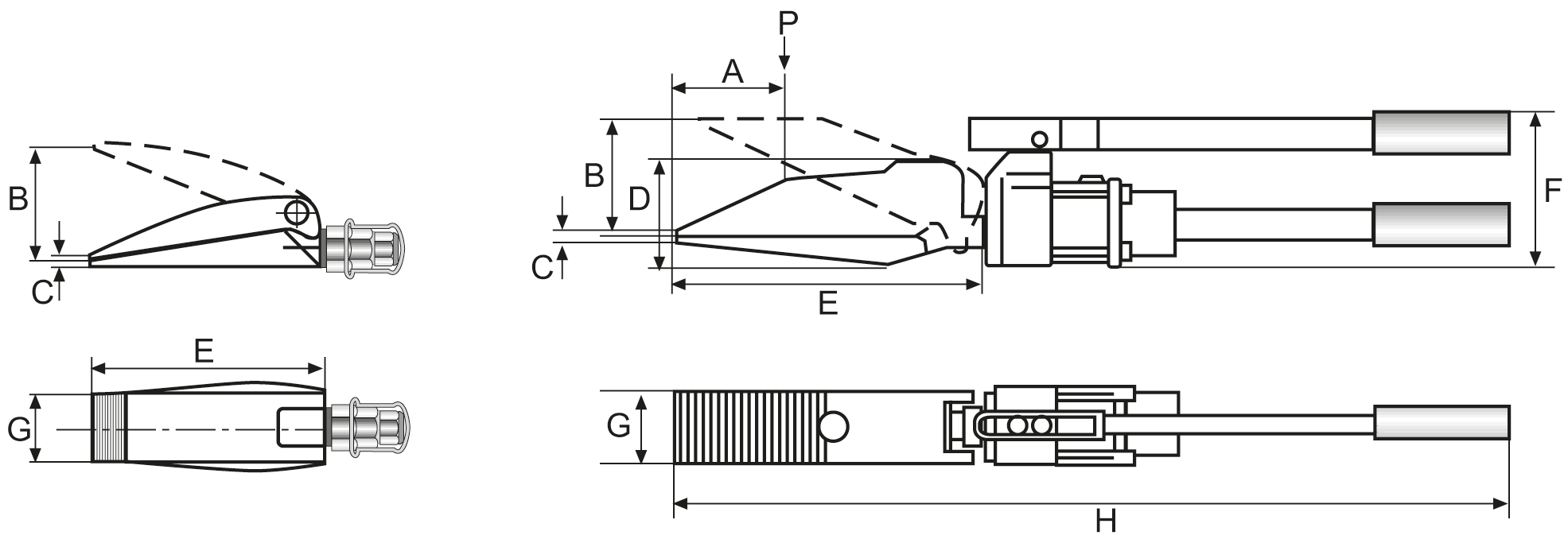

Hydraulik-Spreizer - Technische Zeichnung


Spreizer-Typen mit Anschluss-Schlauch

Für die Type ESH, bitte die Pumpe mit max. 700 bar Betriebsdruck bestellen!
Die Spreizer können an folgende Pumpen angeschlossen werden:
Pumpen-Typen für den Anschluss an den Spreizer

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Produktdatenblatt


Ersatzteilliste CS-HS-20-120

Ersatzteilliste CS-50-120

Ersatzteilliste HS50-120
