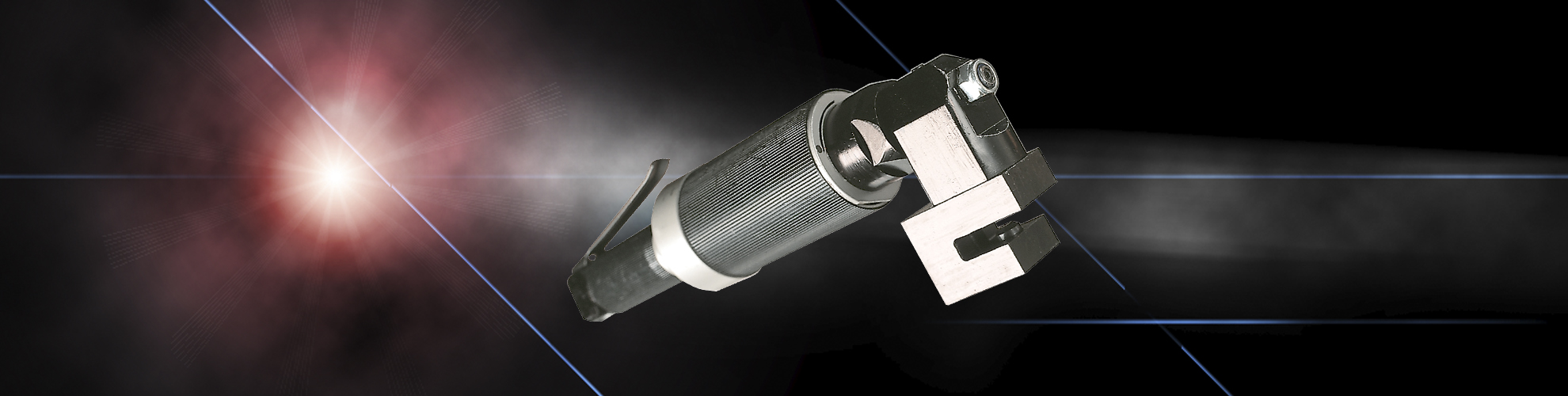

Lochstanzmaschine H7
Die H7 ist ein lufthydraulisches Lochstanzwerkzeug. Seine Konstruktion bietet die Möglichkeit, kraftvoll und mit
schnellem Schlag zu arbeiten. Das Lochstanzen erfolgt gratfrei. Die H7 Lochstanzmaschine stanzt Bleche bis 4 mm.
Das Werkzeug ist leicht und gut ausgewogen, um den Anwender so wenig wie möglich zu belasten. Die Lufthydraulik
sorgt für leisen und vibrationsfreien Lauf.
H7 Werkzeugkopf
90°-Ausführung
| Bezeichnung | Gewicht | Druckkraft | Länge | Zylinder |
| kg | kN | mm | Ø mm | |
| H7/d-530 | 1,9 | 20 | 368 | 68 |
| H7/d-730 | 2,2 | 33 | 370 | 86 |
Lineare Ausführung
| Bezeichnung | Gewicht | Druckkraft | Länge | Zylinder |
| kg | kN | mm | Ø mm | |
| H7/d-530R | 2,3 | 20 | 450 | 68 |
| H7/d-730R | 2,6 | 33 | 452 | 86 |
Leistung* (Blechstärke mm) 530 und 730
| Material | Aluminium | Stahl | Edelstahl | Aluminium | Stahl | Edelstahl |
| Stanze Ø 4 mm | 4,0 | 4,0 | 2,8 | 4,0 | 4,0 | 4,0 |
| Stanze Ø 5 mm | 4,0 | 3,7 | 2,3 | 4,0 | 4,0 | 3,8 |
| Stanze Ø 6 mm | 4,0 | 3,0 | 1,9 | 4,0 | 4,0 | 3,1 |
| Stanze Ø 7 mm | 3,8 | 2,5 | 1,6 | 4,0 | 4,0 | 2,7 |
| Stanze Ø 8 mm | 3,3 | 2,2 | 1,4 | 4,0 | 4,0 | 2,3 |
Vibrationsniveau: < 2,5 m/s²
Geräuschpegel: 63 dB(A) CE
* Bei einem Druck von 6 bar
H7 Lochstanzmaschine ist in Standardausführung mit wahlfreiem Stanz-Set von 4 - 8 mm erhältlich. In Sonderausführung sind Stanzen in Intervallen von 0,1 mm lieferbar. Stanze und Gesenk lassen sich leicht austauschen.
Beispiel: H7 Lochstanzmaschine mit Antriebseinheit 530 und Durchmesser (d) der Stanze 6 mm hat die Bestell-Bezeichnung: H7/6-530.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
